首页产品一般产业联轴器(新品发售) TKCR滚子链联轴器

TKCR滚子链联轴器

・现货秒发：15种标准品在库，10种大尺寸可定制

・高性价比：日产品质，国产价格，超高市场竞争力

・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）

・强力传动：最大传递扭矩18,300Nm（标准品）~717,000Nm（定制品）

汽车制造
电子电气
采矿行业
电力生产
纺织服装
钢铁行业
化学行业
其他行业

规格筛选

清除

型号

单位

产地

预计发货日

含税单价

型号：

清除

数量：

当前合计金额不包含运费，详情请参见

运费规则

含税单价

预计发货日

合计金额（不含运费）

¥ -

・现货秒发：15种标准品在库，10种大尺寸可定制

・高性价比：日产品质，国产价格，超高市场竞争力

・到货即用：提供链轮追加工服务（轴孔/键槽/固定螺孔）

・强力传动：最大传递扭矩18,300Nm（标准品）~717,000Nm（定制品）

汽车制造
电子电气
采矿行业
电力生产
纺织服装
钢铁行业
化学行业
其他行业

规格描述

型号表示

TKCR 40 12 S

｜｜｜｜

产品名 ANSI链号 链轮齿数 包装单位

椿凯滚子链联轴器 S: Set（套装）

尺寸参数

TKCR滚子链联轴器

长度单位：mm

型号	O	d	C	L	I	S	A	B
TKCR4012S	62	33	14.4	79.4	36.0	7.4	77	72
TKCR4014S	69	43	14.4	79.4	36.0	7.4	84	75
TKCR4016S	77	48	14.4	87.4	40.0	7.4	92	75
TKCR5014S	86	53	18.1	99.7	45.0	9.7	101	85
TKCR5016S	93	60	18.1	99.7	45.0	9.7	111	85
TKCR5018S	106	70	18.1	99.7	45.0	9.7	122	85
TKCR6018S	127	85	22.8	123.5	56.0	11.5	142	105
TKCR6020S	139	98	22.8	123.5	56.0	11.5	158	105
TKCR6022S	151	110	22.8	123.5	56.0	11.5	168	117
TKCR8018S	169	110	29.3	141.2	63.0	15.2	190	129
TKCR8020S	185	121	29.3	145.2	65.0	15.2	210	137
TKCR8022S	202	140	29.3	157.2	71.0	15.2	226	137
TKCR10020S	233	160	35.8	178.8	80.0	18.8	281	153
TKCR12018S	256	170	45.4	202.7	90.0	22.7	307	181
TKCR12022S	304	210	45.5	222.7	100.0	22.7	357	181

各型号详细参数

型号	最大扭矩(Nm)	最高转速(rpm)	转动惯量(kg.cm2)	润滑脂重量(kg)	总体重量(kg)
TKCR4012S	249	4800	5.5	0.10	0.8
TKCR4014S	329	4800	9.7	0.13	1.1
TKCR4016S	419	4800	14.4	0.17	1.4
TKCR5014S	620	3600	28.0	0.22	2.2
TKCR5016S	791	3600	37.0	0.26	2.7
TKCR5018S	979	3000	56.3	0.36	3.8
TKCR6018S	1810	2500	137.3	0.50	6.2
TKCR6020S	2210	2500	210.2	0.60	7.8
TKCR6022S	2610	2500	295.0	0.70	10.4
TKCR8018S	3920	2000	520.0	0.90	12.7
TKCR8020S	4800	2000	812.4	1.10	16.0
TKCR8022S	5640	1800	1110.0	1.20	20.2
TKCR10020S	8400	1800	2440.0	1.80	33.0
TKCR12018S	12700	1500	3940.0	3.20	47.0
TKCR12022S	18300	1250	7810.0	4.40	72.0

（注意）出厂只喷防锈油，不带润滑脂，此处重量是推荐用量

套装构成

套装	链轮*2	链条	罩壳
TKCR4012S	TKCR4012	RS40-2-RP+12L-MCJR	KC-4012
TKCR4014S	TKCR4014	RS40-2-RP+14L-MCJR	KC-4014
TKCR4016S	TKCR4016	RS40-2-RP+16L-MCJR	KC-4016
TKCR5014S	TKCR5014	RS50-2-RP+14L-MCJR	KC-5014
TKCR5016S	TKCR5016	RS50-2-RP+16L-MCJR	KC-5016
TKCR5018S	TKCR5018	RS50-2-RP+18L-MCJR	KC-5018
TKCR6018S	TKCR6018	RS60-2-RP+18L-MCJR	KC-6018
TKCR6020S	TKCR6020	RS60-2-RP+20L-MCJR	KC-6020
TKCR6022S	TKCR6022	RS60-2-RP+22L-MCJR	KC-6022
TKCR8018S	TKCR8018	RS80-2-RP+18L-MCJR	KC-8018
TKCR8020S	TKCR8020	RS80-2-RP+20L-MCJR	KC-8020
TKCR8022S	TKCR8022	RS80-2-RP+22L-MCJR	KC-8022
TKCR10020S	TKCR10020	RS100-2-CP+20L-MWJR	KC-10020
TKCR12018S	TKCR12018	RS120-2-CP+18L-MWJR	KC-12018
TKCR12022S	TKCR12022	RS120-2-CP+22L-MWJR	KC-12022
TKCR16018S	定制品・最大传递扭矩28,600Nm
TKCR16022S	定制品・最大传递扭矩41,700Nm
TKCR20018S	定制品・最大传递扭矩57,000Nm
TKCR20022S	定制品・最大传递扭矩71,900Nm
TKCR24022S	定制品・最大传递扭矩129,000Nm
TKCR24026S	定制品・最大传递扭矩157,000Nm
TKCR32022S	定制品・最大传递扭矩255,000Nm
TKCR40020S	定制品・最大传递扭矩494,000Nm
TKCR40024S	定制品・最大传递扭矩602,000Nm
TKCR40028S	定制品・最大传递扭矩717,000Nm

追加工选型说明

TKCR孔槽追加工体系

追加工型号规则：标准品型号-左链轮加工代号-右链轮加工代号
追加工形式	不加工部位	型号示例
1：轴孔 (使用胀紧套联接）	键槽，固定螺孔	TKCR6022S-H35WD0-F40WD0
2：轴孔+键槽	固定螺孔	TKCR6022S-H35JD0-F40FD0
3：轴孔+固定螺孔	键槽	TKCR6022S-H35WD2-F40WD2
4：轴孔+键槽+固定螺孔	-	TKCR6022S-H35JD2-F40FD2

链轮代号详细

轴孔径公差	轴孔径	键槽公差	固定螺孔的位置
H	35	J	D1
F:F7 G:G7 H:H7 J:JS7 P:P7 M:M7 N:N7 K:K7 R:R7 *默认H	孔径间隔为1mm	J:新JIS Js9 P:新JIS P9 E:旧JIS E9 G:GB1095 W:无键槽 *默认G	*默认D1
*体系外孔槽（欧美标准）要求，可咨询定制

追加工选型下单

TKCR追加工选型工具

标准品型号：

左链轮加工代号

轴孔径公差：		轴孔径(mm)：
键槽公差：		固定螺栓位置：

右链轮加工代号

轴孔径公差：		轴孔径(mm)：
键槽公差：		固定螺栓位置：

最终型号

请选择标准品型号并配置左右链轮加工代号

使用说明

1. 首先从"标准品型号"下拉菜单中选择一个基础标准品型号

2. 系统会自动填充左右链轮加工代号的默认值，您可以根据需要分别调整

3. 左右链轮加工代号格式：轴孔径公差 + 轴孔径 + 键槽公差 + 固定螺栓位置

4. 最终型号格式：标准品型号-左链轮加工代号-右链轮加工代号

5. 最终型号将根据您的选择实时生成，可加入购物车或立即下单

使用方法

椿凯滚子链联轴器使用说明书

使用注意事项

高速转动下的使用及使用过程中出现剧烈振动的，需在螺栓上涂抹防松动胶后方可和罩壳进行安装固定
为防止出现螺栓松动，罩壳破损和链条断裂等情况，请安装固定保护装置
需要进行装配和点检时，为确保安全需确认装置的负载侧没有负载，装置处于完全停止状态下方可进行相关操作
使用过程中不允许油脂溢出的，请注意
在仔细阅读产品使用说明书之后，方可进行装配和点检

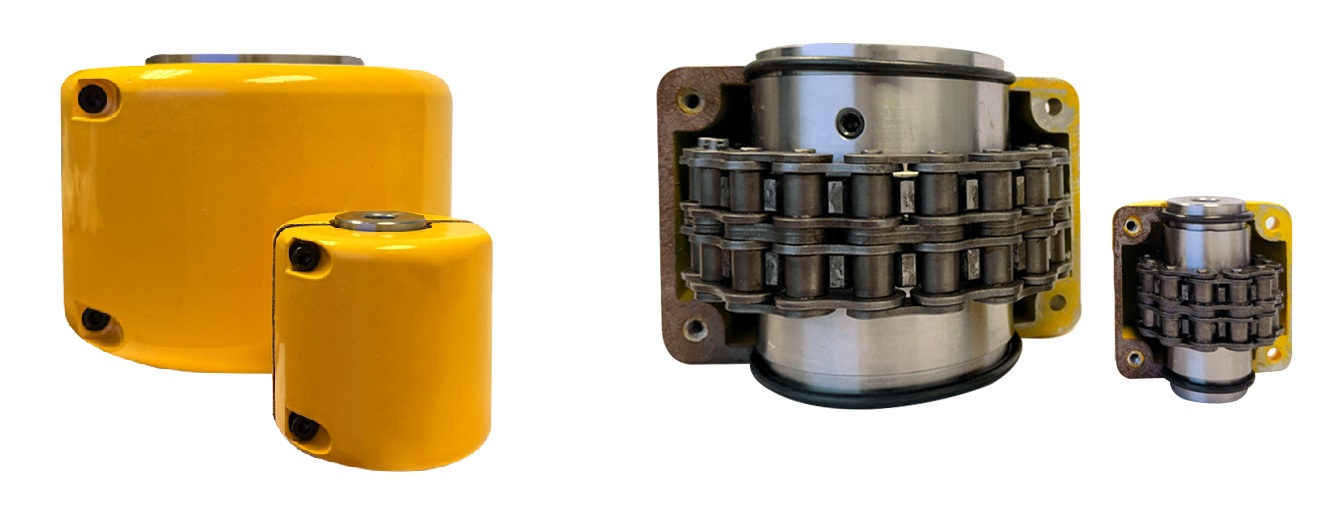

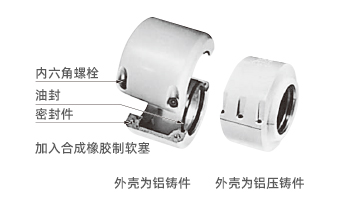

罩壳的构造和作用

为方便装配和点检，罩壳和轴为直角分体型设计
罩壳和轴的凸起部分嵌合可保证安装的稳定牢固，同时还可以减少偏心量确保定心精度
安装油封，在防止漏油的同时保持链轮轮齿的自由度，使联轴器的灵活性不受损
接合部用垫圈油密封后，使用螺栓固定
使用罩壳，可以有效防止灰尘的进入和润滑剂的飞散，联轴器得到充分润滑，大大延长联轴器的使用寿命
在腐蚀性环境中使用时，罩壳也可以起到很好的保护作用，在防止危险情况发生的同时保持外观的整洁
使用过程中频繁的启动/停止、会伴随较大振动，请注意

产品特点

椿凯TKCR滚子链联轴器的特点

强力传动：标准品最大传递扭矩18,300Nm，大尺寸定制品最大传递扭矩717,000Nm

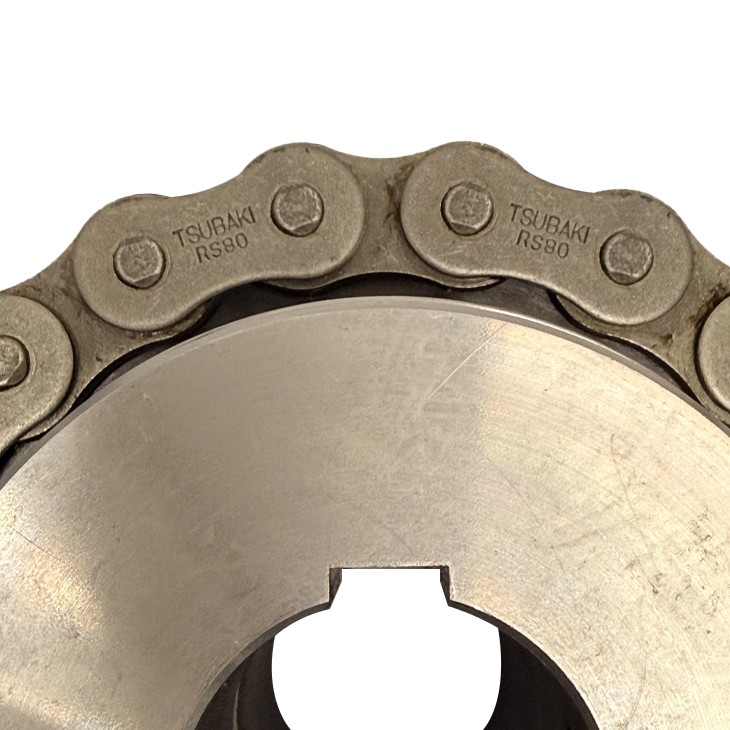

耐久性优异：扭矩分散于强力的滚子链和经过淬火硬化的链轮齿，耐久性优异

可吸收较大的偏移：构成部件之间的间隙可吸收两轴的大幅偏移（最大偏角1°）

安装便捷：通过链条与链轮的缠绕进行联接与传动，安装拆卸时，无需移动设备

保护罩壳：防止润滑剂的飞散和灰尘的进入，延长联轴器的使用寿命 (润滑剂需自行购入)

品种齐全：15种标准品在库，10种大尺寸定制品，各种型号满足您的生产需求

产品概述

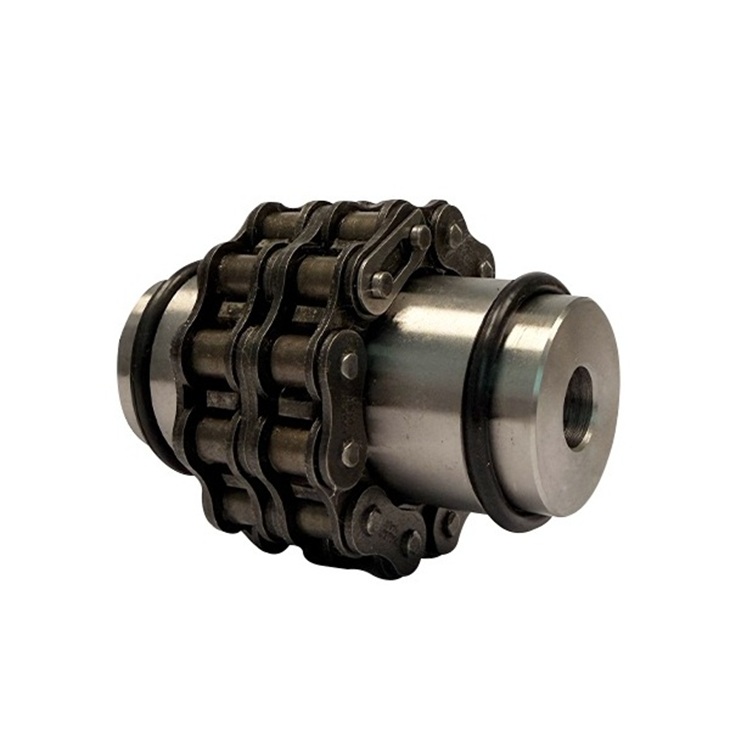

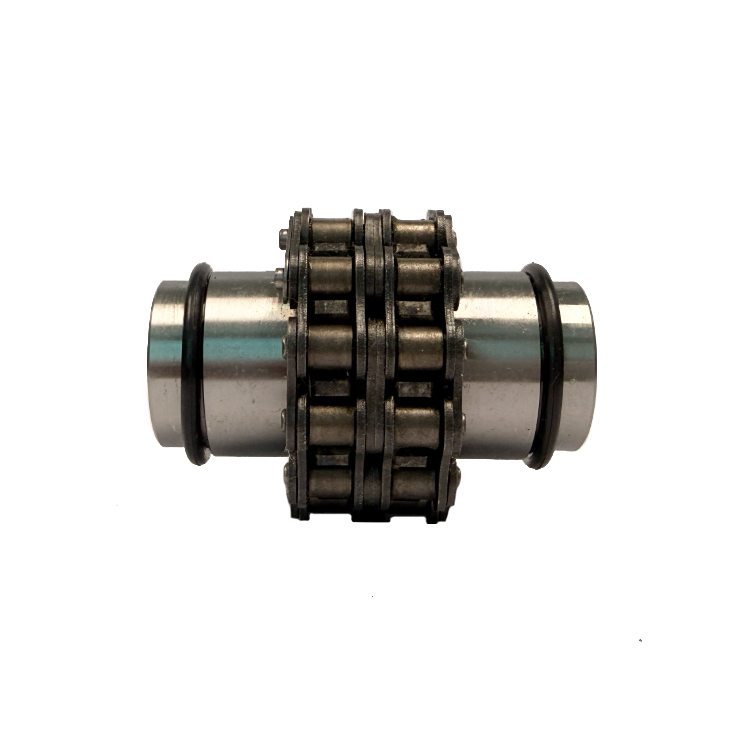

滚子链联轴器由双排滚子链+两个齿顶淬火硬化的链轮+保护罩壳构成
使用双排滚子链专用联接链节进行组装

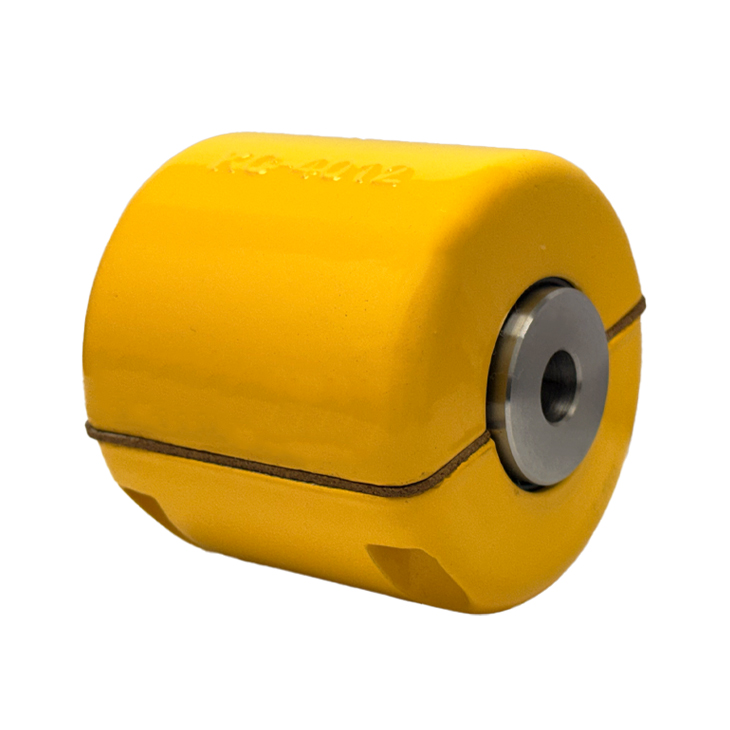

保护罩壳材质采用铝压铸件或铝铸件，分割体构造，接触面贴有垫圈

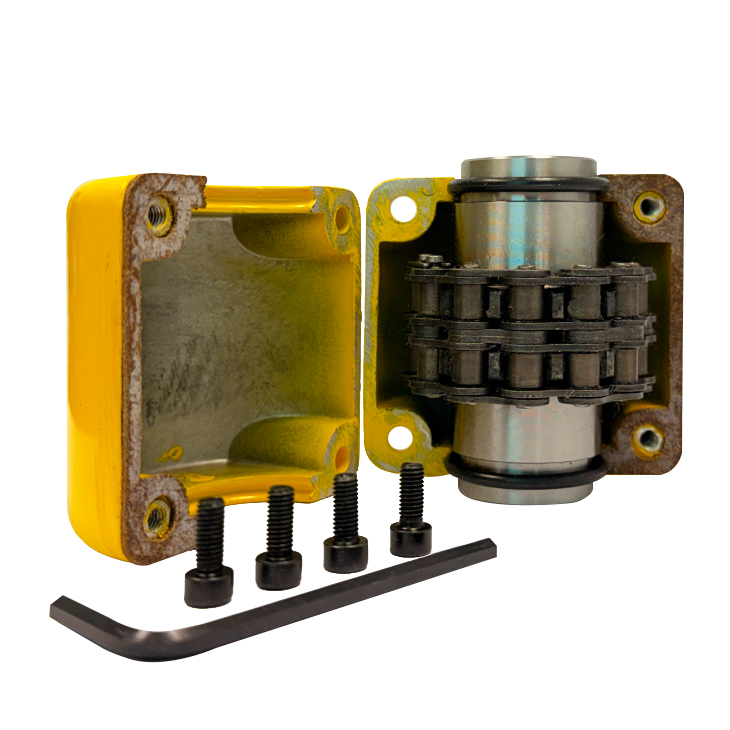

附属零件包括4～6颗六角螺栓，专用油封
请单独购入润滑油
