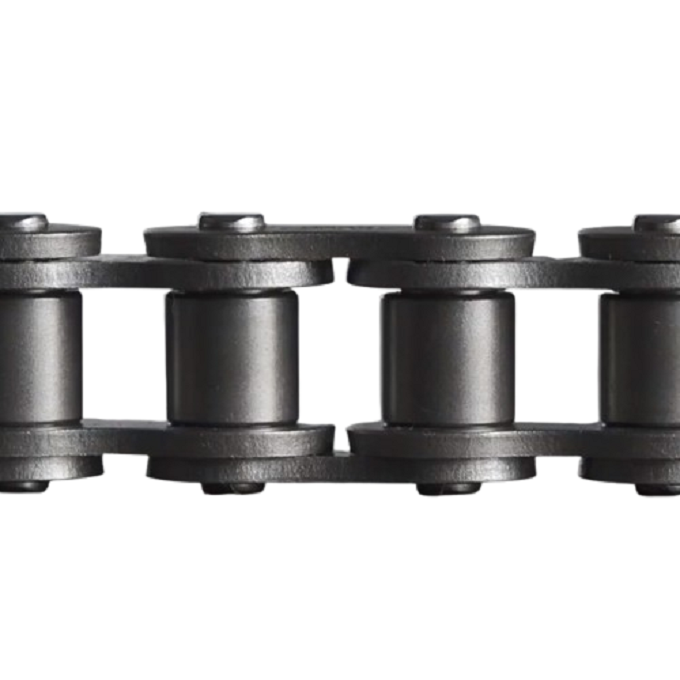

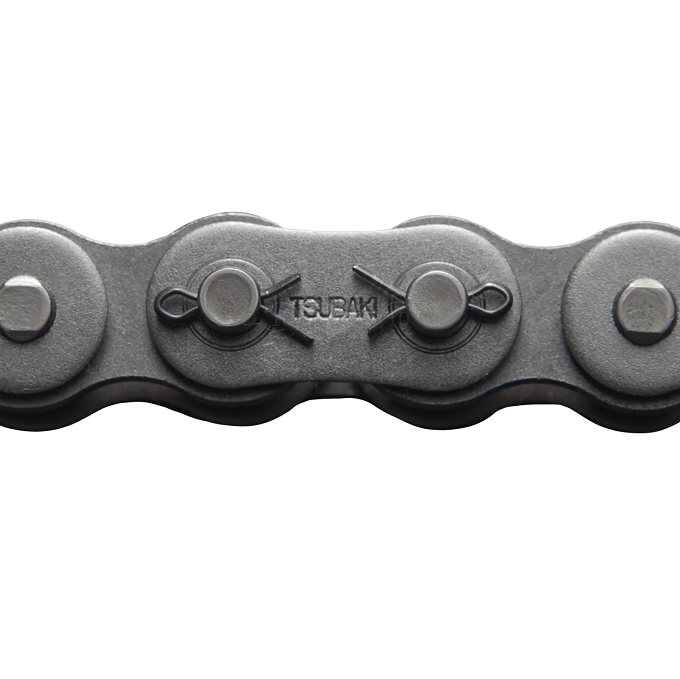

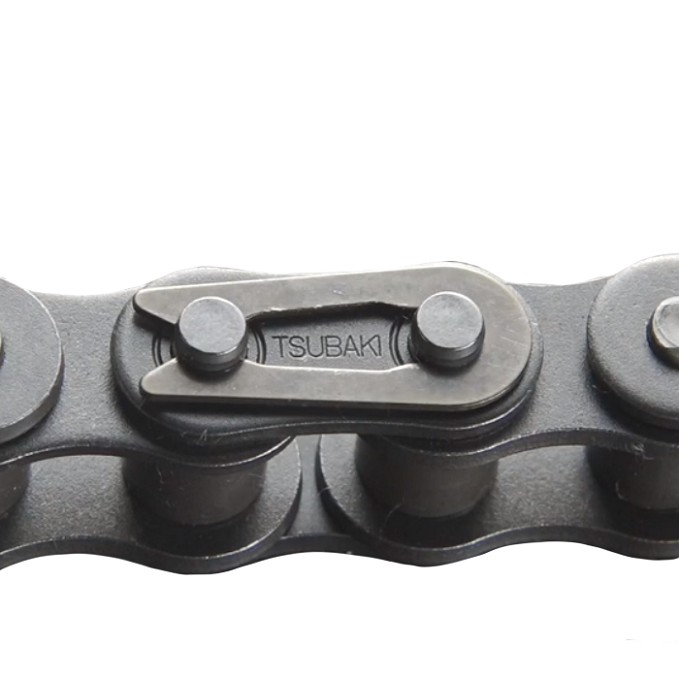

RS滚子链・ANSI规格
RS Chain

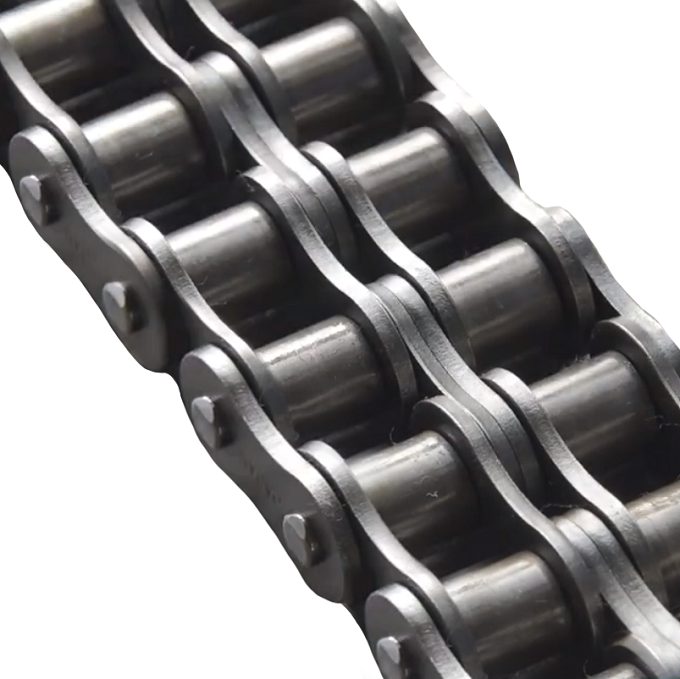

传动链一般作为适于低速大负荷的经济型动力装置使用。通过调整使用以及润滑方法，也可用于高速传动。集结椿本核心技术的「G8」系列通用传动链，采用新开发的防锈润滑油，磨损寿命是过往「G7-EX」系列的1.2倍，符合JIS・ASME标准，相当于ISO“A”级的国际标准。需要更大传动能力的场合，除了加大链条尺寸外，还可将链条2列，3列，多列设置。
应用领域

  • 汽车制造

  • 电子电气

  • 采矿行业

  • 电力生产

  • 纺织服装

  • 钢铁行业

  • 化学行业

  • 其他行业

请选择工业零用部件
请选择非标品
规格筛选：
型号搜索：
价格范围：
~
预计发货日：
型号
数量
单位
单价(含税)
产地
预计发货日
共18个型号


产品概述

  • 传动链也被称为滚子链。通过被称为链轮的类似齿轮的旋转体，将电机等动力作为张力出传导至驱动轴的机械元件
  • 由内，外链板，链销，套筒，滚子5个零件构成。一般用于低速大负荷的动力传动，或升降驱动
  • 具有减速比大，轴间距离的自由度高，双面使用可进行多轴传动等特点，可用于多种用途
    点击下图浏览传动链结构相关的技术资料

产品特点

      传动链的特点

  • 减速比大(一般为1：7)
  • 可确保较大的轴间距离（通常4m以下）。轴间距离自由度高也是特点之一
  • 链条两面均可使用，可以多轴传动
  • 安装替换简单。(断连简单)
  • 如果轴间距离小，且构造支撑链条，可垂直使用
  • 与带轮相比，同一扭矩时，可使用小直径的链轮
  • 动力由多数轮齿传动，相比齿轮，可减轻链轮齿的磨损
  • 吸收冲击的能力高于齿轮

      椿本传动链・G8系列通用型RS滚子链的特点

  • 磨损寿命大幅提高
  • 采用椿本的加工技术，特殊的无缝一体套筒
  • 高精度一体套筒和特殊凹痕（LD）加工提高了润滑油的保持效果
  • 新开发的改善粘黏的防锈润滑油，使得磨损寿命再次提升

使用方法

     传动链适用范围广泛，可应用于各行业的传动需求，此处只列出部分案例

规格描述

  • 型号表示
    RS 40 - 1 -
    		 RP -
    		 U
    ｜ ｜   ｜   ｜
    		   ｜
    产品名 ANSI链号（美标）   链条的列数   链条本体销样式   包装单位
    椿本RS滚子链 40   1：1列   RP：铆钉固定   U：Unit（整盒装）
      50   2：2列
      60
      80
      100
      120

  • 尺寸参数
    RS滚子链・ANSI规格 长度单位：mm
    尺寸
    		 RS40 RS50 RS60 RS80 RS100 RS120
    节距 P
    		 12.70 15.875 19.05 25.40 31.75 38.10
    滚子直径 d1
    		 7.92 10.16 11.91 15.88 19.05 22.23
    销轴直径 d2
    		 3.97 5.09 5.96 7.94 9.54 11.11
    链板厚度 L3
    		 1.5 2.0 2.4 3.2 4.0 4.8
    外链板高 h1
    		 10.4 13.0 15.6 20.8 26.0 31.2
    内链板高 h2
    		 12.0 15.0 18.1 24.1 30.1 36.2
    内节内宽 b1
    		 7.95 9.53 12.70 15.88 19.05 25.40
    1列
    		 销尺寸 L1 8.25
    		 10.3
    		 12.85
    		 16.23
    		 19.75
    		 24.9
    销尺寸 L2 9.95
    		 11.9
    		 14.75
    		 19.25
    		 22.85
    		 28.9
    2列
    		 销尺寸 L1 15.45
    		 19.35
    		 24.25
    		 30.9
    		 37.7
    		 47.6
    销尺寸 L2 17.15
    		 21.25
    		 26.25
    		 33.9
    		 40.8
    		 51.6
    横向节距 C
    		 14.4
    		 18.1
    		 22.8
    		 29.3 35.8 45.4

  • 型号一览（点击型号可显示详细信息-日本网页读取较慢请耐心等待）
    型号

    ANSI

    链号

    节距

    mm

    		 列数

    JIS抗拉强度

    kN{kgf}

    最小抗拉强度

    kN{kgf}

    最大容许张力

    kN{kgf}

    重量

    kg/m

    重量

    kg/盒

    节数

    1盒
    RS40-1-RP-U 40 12.70 1 13.9 {1418}  17.7 {1800} 3.63 {370} 0.64  1.95 240
    RS40-2-RP-U 40 12.70 2  27.8 {2835} 35.5 {3600}
    		 6.18 {630}
    		 1.27
    		 3.87 240
    RS50-1-RP-U 50 15.875 1  21.8 {2223}  28.4 {2900} 6.37{650}  1.04 3.17 192
    RS50-2-RP-U 50 15.875 2 43.6  {4446} 56.9 {5800}
    		 10.8 {1100}
    		 2.07
    		 6.31 192
    RS60-1-RP-U 60 19.05 1 31.3 {3192}  40.2 {4100} 8.83 {900}  1.53 4.66 160
    RS60-2-RP-U 60 19.05 2  62.6 {6384} 80.4 {8200}
    		 15.0 {1530}
    		 3.04
    		 9.27 160
    RS80-1-RP-U 80 25.40 1  55.6 {5670} 71.6 {7300} 14.7 {1500} 2.66 8.11 120
    RS80-2-RP-U 80 25.40 2  111.2 {11340} 143 {14600}
    		 25.0 {2550}
    		 5.27
    		 16.06 120
    RS100-1-RP-U 100 31.75 1  87.0 {8872} 107 {10900} 22.6 {2300} 3.99 12.16 96
    RS120-1-RP-U 120 38.10 1  125.0 {12747}   148{ 15100} 30.4 {3100} 5.93 18.07 80
    （注意）强度：使用1节距型过渡链节时，最大容许张力为上表的65%
