胀紧套AE系列
与AS系列内外径尺寸相同，适用于无法设置定心用导向装置的场合。产品由内环、外环和固定螺栓3个零部件构成的简单构造。具备自定心功能，轮毂面无需麻烦的定心导向部加工。安装至阶梯轴的成河，需要确保轮毂与阶梯之间由1mm以上的间隙，否则不易拆卸。
应用领域

  • 汽车制造

  • 电子电气

  • 纺织服装

  • 钢铁行业

  • 化学行业

  • 环境保护

  • 机械设备

  • 其他行业

请选择工业零用部件
规格筛选：
型号搜索：
价格范围：
~
预计发货日：
型号
数量
单位
单价(含税)
产地
预计发货日
共25个型号


产品概述

  • AE产品由内环、外环及防松螺栓3个零件所构成，结构简单，只需紧固防松螺栓便能强力连结
  • 具备自动定心功能，组装轮毂时的同轴度出色，无需定心用导向机构，故轮毂孔可为直形，无需麻烦的加工
  • 内外径和AS系列相同，传送扭矩容量比AS系列大
  • 组装时轮毂不会移动
  • 安装至阶梯轴的场合，需要确保轮毂与阶梯之间由1mm以上的间隙

  • AE系列适用轴径：Φ19～Φ150，扭矩范围：265～27000N・m ，适用面粗糙度：Ra1.6
  • 适用轴公差：h8。轮毂内径公差：H8

产品特点

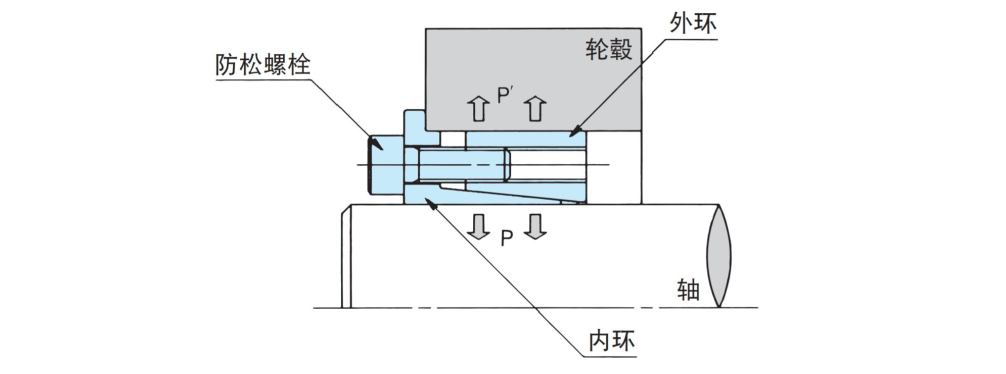

  • 单锥形环：外环的内径与内环的外径成锥形，通过打紧固定螺栓，外环在锥形面以及轮毂内面滑动的同时移动。此时因楔形作用，产生推压轴和轮毂内面的半径力P、P‘。推压力P、P‘生成摩擦力，可完全固定轴和轮毂

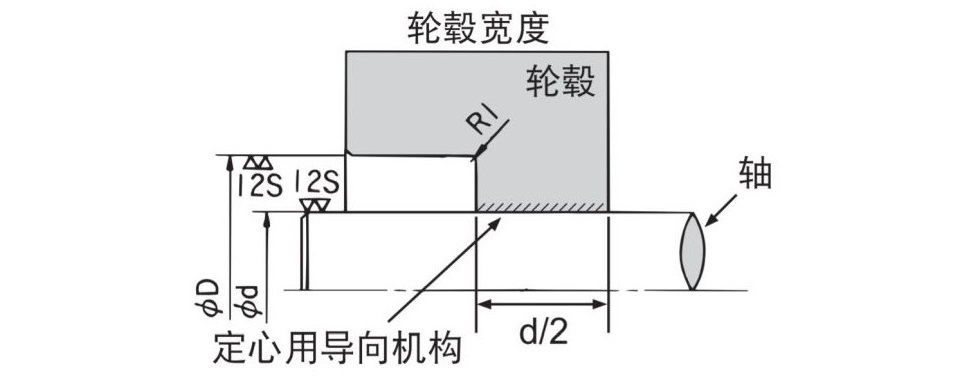

  • 具备自定心功能：组装轮毂时的同轴度出色，无需定心用导向机构，故轮毂孔和轴都可为直形，无需额外进行加工※自动定心功能是指当联结轴与轮毂时，抑制轮毂跳动的功能。换而言之，也就是将轴尽量移至轮毂的中心的功能※动力锁产品分为有定心和无定心功能的系列。无定心功能的系列需在轮毂（轴和轮毂直接接触的部分）设置导向。导向部的长度如达到轴径的一半，即可获得实用的定心精度



  • 组装时轮毂不会移动：使用卡环安装法兰的场合，打紧固定螺栓时卡环起到止动的作用，阻止轮毂与外环向前方移动从而造成轮毂在外环和轮毂内面的滑动。不使用卡环直接安装时，因无卡环的止动，打紧固定螺栓导致轮毂与外环靠近前方（滑动不会引起损失或传动扭矩增大）。※如果轮毂移动妨碍使用，请选择轮毂无移动的类型
