胀紧套AS系列
采用强度螺栓，使用个数少于其他厂商的产品，有助于削减组装工时。可对应Φ19～Φ500的大范围轴径。还备有英制尺寸产品。锥形角大，固定拆卸简单。系列产品种最易操作的类型。
应用领域

  • 汽车制造

  • 电子电气

  • 纺织服装

  • 钢铁行业

  • 化学行业

  • 环境保护

  • 机械设备

  • 其他行业

请选择工业零用部件
规格筛选：
型号搜索：
价格范围：
~
预计发货日：
型号
数量
单位
单价(含税)
产地
预计发货日
共31个型号


产品概述

  • AS产品由锥形环（A）、锥形环（B）、外环、内环、防松螺栓5个零件所构成，只需紧固防松螺栓便能强力连结
  • 只需紧固螺栓或是旋松螺栓，便可方便的组装、拆卸。组装中可免去热压配合和对键等麻烦
  • 作为连结用具有着理想的结构，高可靠性的产品系列,锥形角大，固定拆卸简单
  • 采用高强度螺栓，使用个数少于其他厂商的产品，有助于消减组装工时
  • 无需键加工、花键加工、压入、热压配合等，可以降低加工费
  • 无自动定心功能，轮毂部需要设置导向部
  • 组装时轮毂不会移动

  • AS系列适用轴径：Φ19～Φ300，扭矩范围：294～173000N・m ，适用面粗糙度：Ra1.6
  • 适用轴公差：h8。轮毂内径公差：H8

  • 另有AS-KP无电解镀镍产品，AS-SS不锈钢产品。可根据用途选择适用于腐蚀的环境和洁净室

产品特点

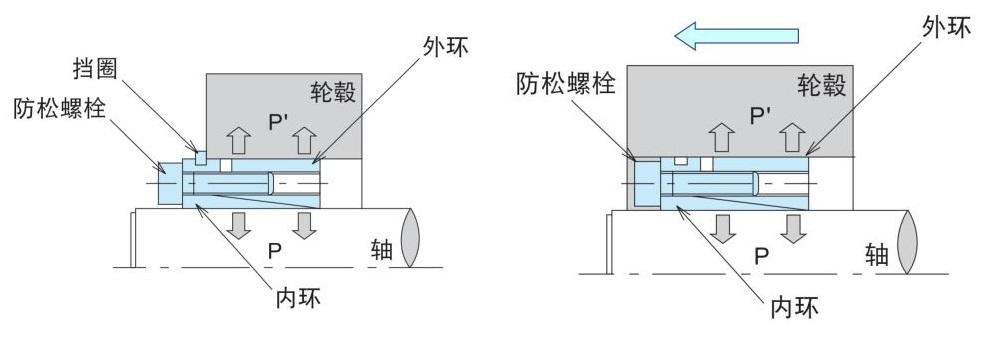

  • 双锥形环：锥形环A，B的内径为锥形，并与外套，内套的内径锥形接触。打紧固定螺栓，则锥形环A/B接近，产生推压内套的压力P、P‘。推压力P、P‘生成摩擦力，可完全固定轴和轮毂

  • 组装时轮毂不会移动：使用卡环安装法兰的场合，打紧固定螺栓时卡环起到止动的作用，阻止轮毂与外环向前方移动从而造成轮毂在外环和轮毂内面的滑动。不使用卡环直接安装时，因无卡环的止动，打紧固定螺栓导致轮毂与外环靠近前方（滑动不会引起损失或传动扭矩增大）。※如果轮毂移动妨碍使用，请选择轮毂无移动的类型

使用方法

  • 商业胶印机-滚辊间的间隙调整用齿轮的联接
  • 采用于商业胶印机的应用。胶印机在几个滚辊间传送纸张时染色，由于纸张的厚度和质量的不同，需要用齿轮构成的复杂的联杆机构来调整各滚辊间的间隙。由于这种调整需要非常高的精度，需要采用无背隙联结件

  • 注塑成型机-电动伺服式注射成型机的滑轮联接
  • 电动伺服式注射机多使用传送带，滑轮。注塑机构在射出用，可塑化用，锁紧机构时当夹紧使用，突出用滑轮，多次施加负载，有很多无容许背隙部分。此滑轮和伺服电机输出轴在连接时采用联结件。不同的结构要求各种形状、容量的联结件，所以具有丰富品种的椿本联结件被大量采用
