产品概述

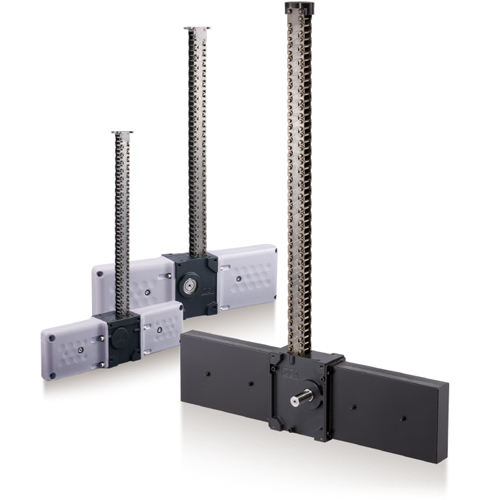

【极步升降机】采用【Zip Chain构造】是椿本率先研发的咬合链条式构造，采用两条特制链条，如拉链一样相互咬合，形成一条坚固的链条立柱，可“推/拉”使用。具有结构紧凑，高耐久性，高速高频度运行升降，维护简单等优点。（下方动图）

产品特点

高效传动：传统电动、油压升降机，需产生比举升物重量大数倍的推力斜推设备的剪式悬臂才可将物体升起，如下图当θ＝10°时，需产生的推力为举升产品重量的5.8倍，造成能源的浪费。极步升降机的Zip Chain可直接推顶天板，确保电机扭矩的高效传导
高速运行：通过ZIP CHAIN直接传递升降推力，升降速度可达液压式升降机的3~10倍，最大升降速度可达100m/min，同时升降天板的装置速度稳定，升降机按电机的回转速度等比例运作，可保持升降速度恒定，以满足客户复数升降台同步运行的需求

高频度，长寿命：极步升降机高频度运行时，无需象液压式升降机一样加大液压缸容量。可实现的每分钟一次或一次以上的往复，以及伴随多点停止的连续运行。Zip Chain直接推顶天板，升降部的重量由Zip Chain直接支撑，防止剪臂铰链及滚子，轴承的过度受力磨损，延长设备寿命，实验室测试可达到升降一百万次以上的长寿命

型号表示

ZSL

1000

L

10

G

1

-

T6

｜
系列名
极步升降机

｜
额定载重

0050：50kg

1000：1000kg

2000：2000kg

｜
速度
S：～6m/min
L：6～12m/min
M：12～m/min

｜
行程

03：300mm

05：500mm

10：1000mm

16：1600mm

｜
驱动部
G：三相电机
K：伺服电机

｜
剪叉层数
1：1层
2：2层

｜
选配项
J

T6

T8

V

E

中国现地化标准规格（点击型号可显示详细信息-各项参数皆可按需求修改定制）

容许装载质量 kg	行程 mm	驱动部	速度	层数	支撑链数
容许装载质量 kg	行程 mm	驱动部	速度	层数	单链	双链
1000	1000	G(三相电机)	11m/min	1	ZSL1000L10G	ZSL1000L10G
1000	1600			2	ZSL1000L16G	ZSL1000L16G
2000	1000			1	---	ZSL2000L10G
2000	1600			2	---	ZSL2000L16G
1000	1000	K(伺服电机)	19m/min	1	ZSL1000M10K	---
1000	1600	K(伺服电机)	19m/min	2	ZSL1000M16K	---

日本产进口标准规格（点击型号可显示详细信息-日本网页读取较慢请耐心等待）

容许装载质量 kg	行程 mm	驱动部	速度
容许装载质量 kg	行程 mm	驱动部	～6m/min	6～12m/min	12～m/min
1000	1000	G(三相电机)	ZSL1000S10G1	ZSL1000L10G1	---
1000	1600		ZSL1000S16G2	ZSL1000L16G2	---
50	300		ZSL0050S03G1	---	---
50	500		ZSL0050S05G2	---	---
1000	1000	K(伺服电机)	---	---	ZSL1000M10K1
1000	1600		---	---	ZSL1000M16K2
50	300		---	---	ZSL0050M03K1
50	500		---	---	ZSL0050M05K2
