中量分类(支持7,200~4,000个/小时的分类能力) 单元销售
Quick Sort
设置在输送机之间可实现多品类,多目的地的自动分拣机能, 每小时可分类7,000件物件的高通用性分拣设备
应用领域
  • https://www.tsubaki-sh.cn/storage/images/纺织服装@2x.png https://www.tsubaki-sh.cn/storage/images/38e1314661a33aea7ab6e25be8f2e9b0.png

    纺织服装

  • https://www.tsubaki-sh.cn/storage/images/食品行业@2x.png https://www.tsubaki-sh.cn/storage/images/ad683a943108de79706469ed36b40b5d.png

    食品行业

  • https://www.tsubaki-sh.cn/storage/images/物流行业@2x.png https://www.tsubaki-sh.cn/storage/images/914e4881d931101fd6c53561e2d467a7.png

    物流行业

  • https://www.tsubaki-sh.cn/storage/images/医疗@2x.png https://www.tsubaki-sh.cn/storage/images/da6caff9dbbacec622615eb0e636b4e8.png

    医疗制药

  • https://www.tsubaki-sh.cn/storage/images/造纸印刷@2x.png https://www.tsubaki-sh.cn/storage/images/e9055fda3f3b57799ba02da56c0cd071.png

    造纸印刷



产品概述

  • 输送机式高速分拣设备“Quick sort” 采用转向滚珠的平稳分拣,从轻巧的书信到厚重的行礼箱,帮助实现多元商品多个目的地的配送

产品特点

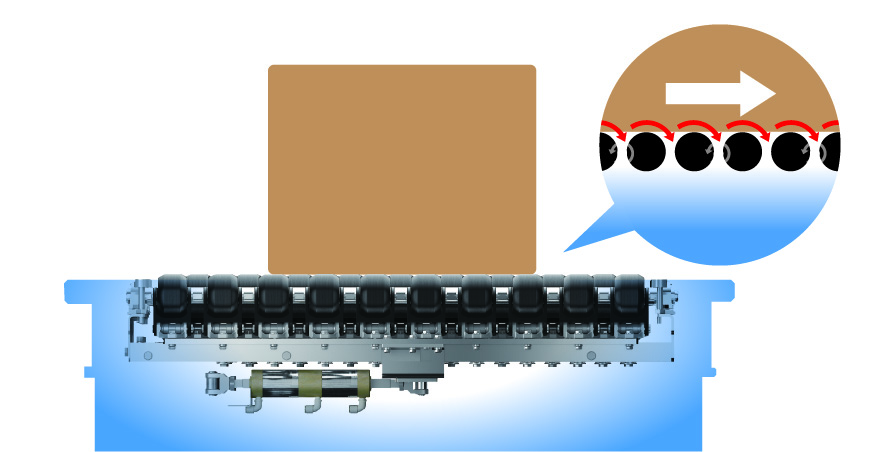

  • 通过设备台面上配置的特制滚珠与货物底面之间的摩擦力,柔和的对货物进行分拣与输送,降低货物挤坏或倾倒的风险,快速分拣的同时也要保证自动作业的质量
  • 设备以两列滚珠为一个转向单位,细致的分区控制台面上的滚珠,改变物件输送的方向,即使输送物之间的距离很近,也可有效实现分拣作业

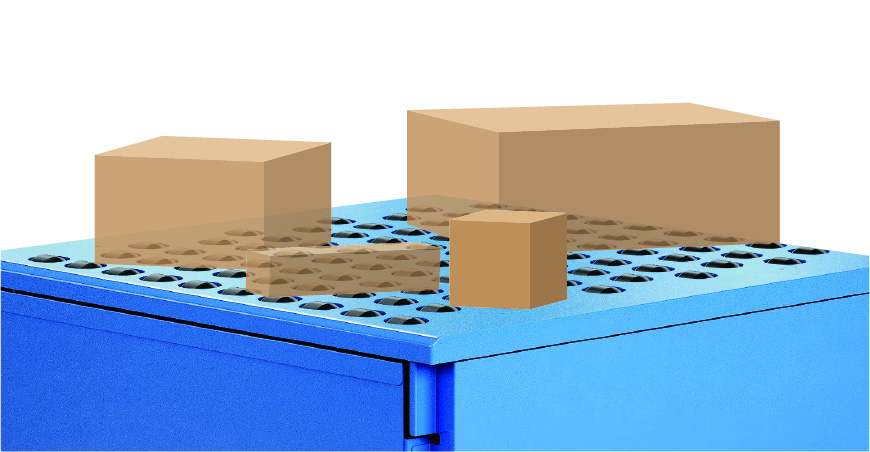

  • 设备上的滚珠以短间距均等配置,可分拣输送各种尺寸的货物
  • 可搬送分拣各种尺寸・形状的货物

使用方法

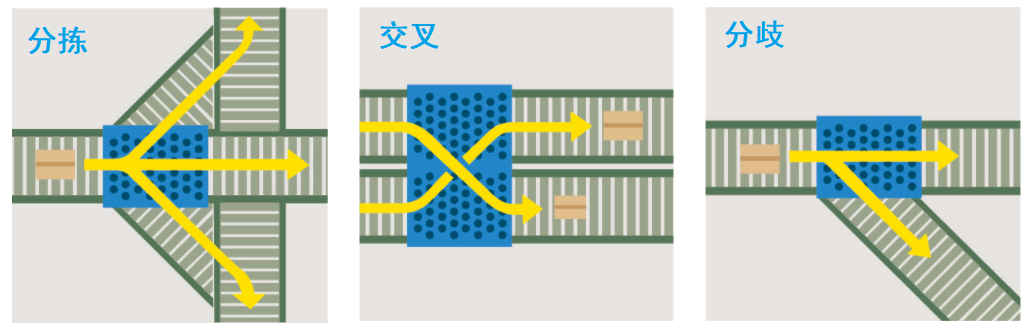

  • 将“Quick sort”配置在输送线上,便可轻松实现[分拣][交叉][分歧]等多种输送方式

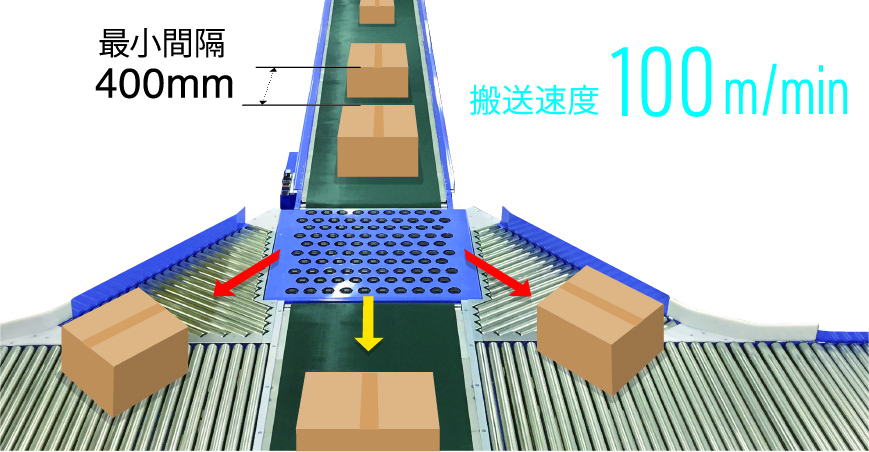

  • [分拣] 在“Quick sort”的左右及后方分别配置输送线,便可实现同时三个方向的高速自动分拣机能(下方动图)



  • [交叉] 在两条并行的输送线上配置两台“Quick sort”,便可实现使货物在两条输送线之间变更赛道的效果(下方动图)
  • [分歧] 通过“Quick sort”,对货物进行两个方向的分拣(下方动图)
  • 多台配置“Quick sort”,实现多目的地的自动分拣作业(下方动图)

产品优势

  • 仅使用一台电机便可驱动所有的滚珠,简洁的构造为维护保养提供便利
  • 使用低磨损的橡胶材料,制造出形状适合长时间高精度分拣的滚珠
  • 通过高压空气作为动力,可控制滚珠以高速改变输送方向

规格概述

  • 基本规格
    机型 1012CB 0810CB
    单元设备尺寸

    L1180xW1015xH425(mm)

    L985xW834xH425(mm)
    单元设备重量

    380kg

    250kg

    分拣速度 108m/min 80m/min
    分拣能力 7000件(物件输送间距为800mm时)
    分拣物件尺寸 最大:L1200xW800xH800(mm) 最大:L750xW500xH500(mm)
    最小:L200xW200xH10(mm)
    分拣物件重量 0.1kg~50kg
    分拣对象 成捆报纸,纸箱,折叠式周转箱,箱盒等规则物品
    投货方式 自动(输送机)投入
    驱动方式 电机驱动(其中分拣部分为气动驱动)
    传动方式 皮带传动
