胀紧套TF-KP系列
尺寸、传动扭矩都和AD-N系列标准规格相同，扭矩不会降低。本体经过不会剥离的无电解镀镍处理。防松螺栓经过特殊润滑涂层处理，所以组装时无需涂油。内外径比小，适合于小径轮毂。具备自定心功能。
应用领域

  • 汽车制造

  • 电子电气

  • 纺织服装

  • 钢铁行业

  • 化学行业

  • 环境保护

  • 机械设备

  • 建筑行业

  • 农林谷物

  • 批发零售

  • 食品行业

  • 其他行业



产品概述

  • 采用了内径与外径之比小的设计，抑制了压力的产生，故可以缩小轮毂的外径

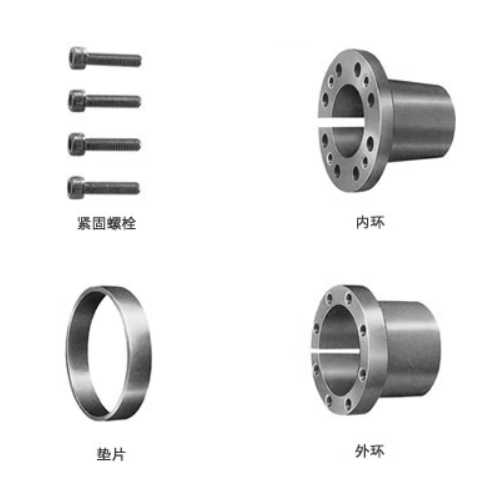

  • 产品由内环，外环，垫片和固定螺栓4个零部件构成。固定螺栓的个数少，可消减安装工时
  • 具备自动定心功能，组装轮毂时的同轴度出色，无需定心用导向机构，故轮毂孔可为直形，无需麻烦的加工
  • 组装时轮毂不会移动

  • TF-KP系列适用轴径：Φ10～Φ90，扭矩范围：44～8820N・m ，适用面粗糙度：Ra1.6
  • 对应轴外径公差：h8。轮毂内径公差：H8
  • 尺寸、传动扭矩都和TF系列标准规格相同，扭矩不会降低

  • 本体经过不会剥离的无电解镀镍处理
  • 防松螺栓经过特殊润滑涂层处理，所以组装时无需涂油
  • 本产品不含铬，关爱环境
  • 适用于洁净室等的简易防锈

产品特点

  • 单锥形环：外环的内径与内环的外径成锥形，通过打紧固定螺栓，外环在锥形面以及轮毂内面滑动的同时移动。此时因楔形作用，产生推压轴和轮毂内面的半径力P、P‘。推压力P、P‘生成摩擦力，可完全固定轴和轮毂



  • 具备自定心功能：组装轮毂时的同轴度出色，无需定心用导向机构，故轮毂孔和轴都可为直形，无需额外进行加工※自动定心功能是指当联结轴与轮毂时，抑制轮毂跳动的功能。换而言之，也就是将轴尽量移至轮毂的中心的功能※动力锁产品分为有定心和无定心功能的系列。无定心功能的系列需在轮毂（轴和轮毂直接接触的部分）设置导向。导向部的长度如达到轴径的一半，即可获得实用的定心精度



  • 组装时轮毂不会移动：使用卡环安装法兰的场合，打紧固定螺栓时卡环起到止动的作用，阻止轮毂与外环向前方移动从而造成轮毂在外环和轮毂内面的滑动。不使用卡环直接安装时，因无卡环的止动，打紧固定螺栓导致轮毂与外环靠近前方（滑动不会引起损失或传动扭矩增大）。※如果轮毂移动妨碍使用，请选择轮毂无移动的类型

使用方法

  • 半导体晶片搬运机器人-大型液晶玻璃搬运机器人
  • 在无尘室中使用的移载操作机器人也采用椿本联结件。操作机器人具有多个关节部，其驱动使用皮带滑轮。因使用伺服电机或步进电机驱动，有精度要求，不可使用有背隙的键连接。小容量时一般采取D形切削或螺母固定，大容量时使用联结件
  • 因在洁净室中使用，所以采用联结件的耐环境规格系列。多在高洁净环境下使用的半导体晶片搬运机器人均采用不锈钢系列，清洁度较低（1000级以上）的FPD关联搬运时主要采用无电解镀镍规格
