产品特点
· 一种没有内环,直接连接到轴上的类型。
·可紧凑地组装在链轮、齿轮等内部。
·适合低速至中速使用。
・可根据订单定制生产内环。

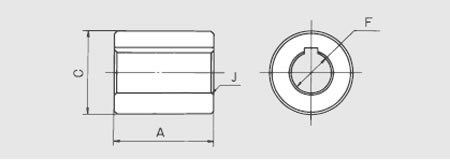

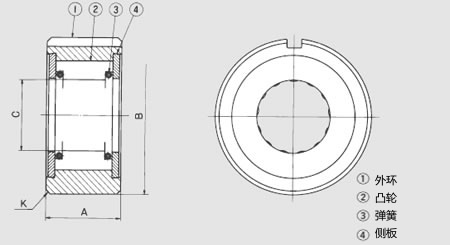

产品结构

专用内环
根据订单,我们将为每个系列生产专用内环。

| 内环型号 |
轴孔直径 |
内环道直径C
(+0 至 -0.025)
|
宽度 A |
| 直径FH7 |
键槽 |
倒角J |
| B204-IR |
10 |
4X1.5 |
0.8 |
18.796 |
25 |
| B205-IR |
12.5 |
4X1.5 |
0.8 |
23.622 |
25 |
| B206-IR |
20 |
5X2 |
1.3 |
32.766 |
28 |
| B207-IR |
25 |
7X3 |
1.3 |
42.088 |
28 |
| B208-IR |
30 |
7X3 |
1.3 |
46.761 |
32 |
| B209-IR |
30 |
7X3 |
1.3 |
46.761 |
32 |
| B210-IR |
35 |
10X3.5 |
1.8 |
56.109 |
32 |
| B211-IR |
35 |
10X3.5 |
1.8 |
56.109 |
32 |
| B212-IR |
45 |
12X3.5 |
1.8 |
70.029 |
42 |
| B213-IR |
45 |
12X3.5 |
1.8 |
70.029 |
42 |
| B214-IR |
50 |
12X3.5 |
1.8 |
79.356 |
42 |
※在凸轮离合器的最大扭矩附近使用时,请使用淬火轴,确认轴强度。
型号表示
※外径尺寸与6200型轴承相同。
(例如,B205=6205、B206=6206、B207=6207、B208=6208)
