• 电缆拖链是一种在本体内部通过安放电缆或液压、空压等软管，在移动装置与固定端之间可靠支持管线的装置
• 将需要保护的电缆或液压、空压等软管贯穿在拖链之中，避免由于管线与设备缠绕、摩擦造成的破损与泄露
• 根据收纳的电缆等的条数，内部可设置隔片，分隔不同属性的管线，延长使用寿命
• 提供塑料与钢两种材质的拖链，不同系列可直线、旋转、3D运动
• 弯曲部分以恒定半径沿一个方向弯曲

      电缆拖链的基础知识及术语

• 悬空长度（F）：表示电缆拖链的支点间距，容许长度根据型号决定
• 最大行程（S）：装置的移动部（电缆拖链移动端）作2点间往复运动距离
• 长度余量（K）：为预防设置尺寸误差而流出的电缆拖链的余量
• 链节节距（P）：电缆拖链相邻链节间的距离
• 弯曲半径（R）：电缆拖链沿恒定方向以恒定半径弯曲
• 支撑滚轮         ：超出容许移动行程使用时，为支持电缆拖链，需要安装支撑滚轮（或导槽）

     拖链接头的基础知识及术语

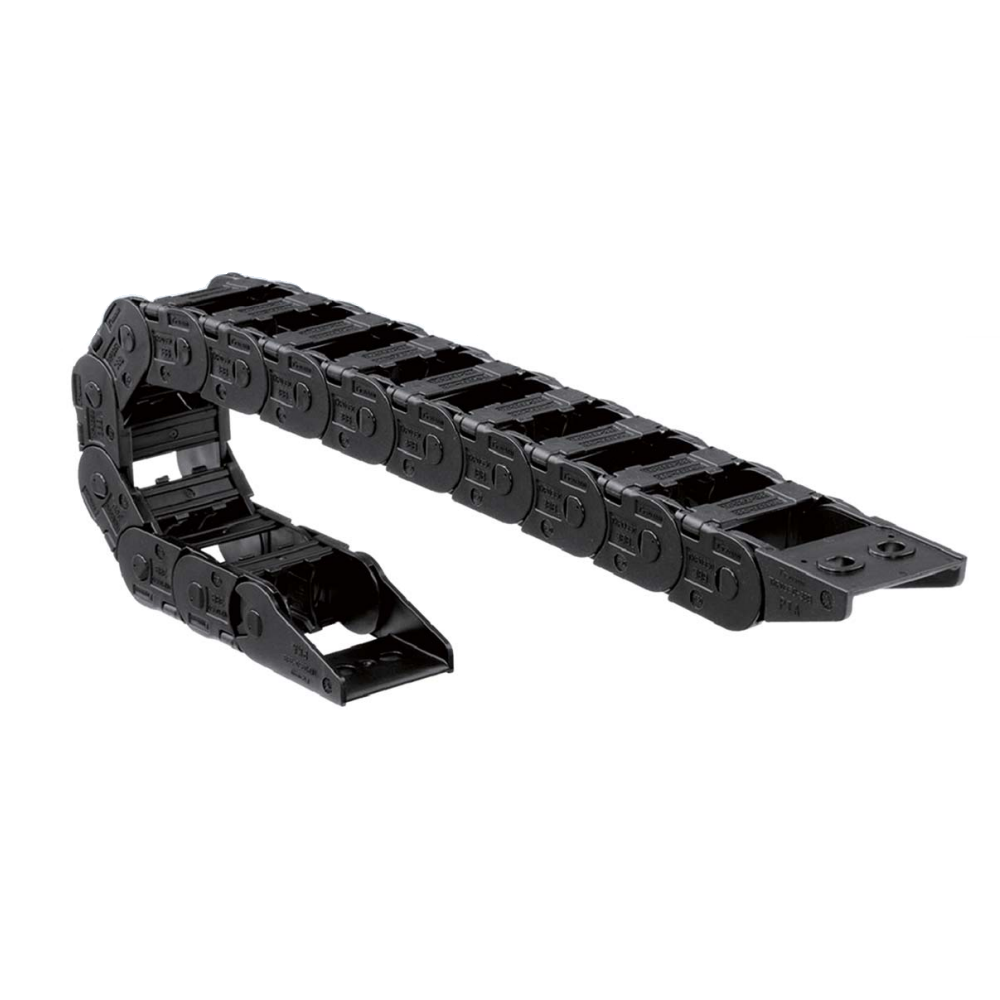

     椿本拖链・TKP型-TKP35H22的特点

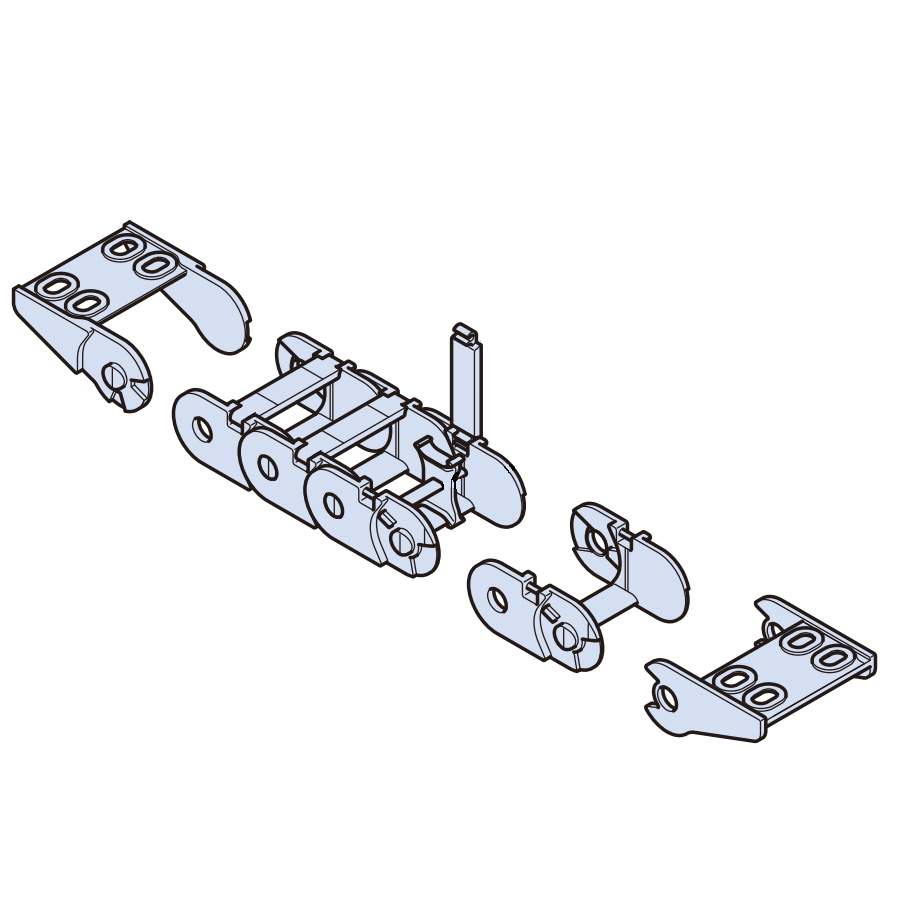

• TKP35H22由“移动端塑料接头”、“链节”、“固定端塑料接头”、“隔片（需另行单独购买）”组成
• 产品链节节距35mm，内高22mm，有W25、W38、W50、W63多种内宽可供选择
• 链节的横梁可打开，可从电缆拖链的外侧或内侧装入电缆与管线
• 多根电缆与管线的情况下，可安装隔片，更好的分隔保护

    电缆拖链适用范围广泛，可应用于众多行业，此处只列出部分案例

• 机械设备（XY轴工作台，舞台移动，门型工作机等）
• 金属加工（断路器，自动焊接装置，材料进给装置等）
• 物流/搬运（立体仓库，台车搬运，堆垛吊车等）
• 自动化设备（自动取料装置，自动焊接装置，液晶板搬运装置，工件移动台车等）
• 吊车起重机（港湾门型起重机，吊车等）
• 树脂加工（注塑机）
• 液晶/半导体/检查机械（贴片机，检查装置，X线检查机，CT检查机）
• 产业机械（工件搬运台车、门的开闭，检查装置等各种产业机械）

• 自动提款机

  升降台装置

  抓娃娃机

  会场显示器升降

• 无障碍设施/电动升降机

  电动滑门

  特种车辆/挖掘机

• 型号表示

  TKP	35	H22	-	30	W25	R37
  ｜	｜	｜		｜	｜	｜
  产品名	节距	内高		横梁打开方向	内宽	弯曲半径
  TKP型拖链	35mm	22mm		30：可向外打开	25：25mm	37：37mm
  				40：可向内打开	38：38mm	50：50mm
  					50：50mm	75：75mm
  					63：63mm

• 尺寸参数

• 型号一览（拖链链节）

  长度单位：mm

  型号	拖链 节距	拖链 内高	横梁 打开	拖链 内宽	拖链 弯曲半径	拖链 最大行程	电缆/管线 最大外径	电缆/管线 最大质量 kg/m
  TKP35H22-30W25R37	35	22	向外	25	37	2,300	20	2
  TKP35H22-30W25R50					50
  TKP35H22-30W25R75					75	2,700
  TKP35H22-30W38R37				38	37	2,300
  TKP35H22-30W38R50					50
  TKP35H22-30W38R75					75	2,700
  TKP35H22-30W50R37				50	37	2,300
  TKP35H22-30W50R50					50
  TKP35H22-30W50R75					75	2,700
  TKP35H22-30W63R37				63	37	2,300
  TKP35H22-30W63R50					50
  TKP35H22-30W63R75					75	2,700
  TKP35H22-40W25R37			向内	25	37	2,300
  TKP35H22-40W25R50					50
  TKP35H22-40W25R75					75	2,700
  TKP35H22-40W38R37				38	37	2,300
  TKP35H22-40W38R50					50
  TKP35H22-40W38R75					75	2,700
  TKP35H22-40W50R37				50	37	2,300
  TKP35H22-40W50R50					50
  TKP35H22-40W50R75					75	2,700
  TKP35H22-40W63R37				63	37	2,300
  TKP35H22-40W63R50					50
  TKP35H22-40W63R75					75	2,700

• 型号一览（拖链接头）

  型号	固定端/移动端	安装面	接头样式	适用拖链链节
  TKP35H22W25-FO	固定端	外侧	一体式	TKP35H22-30(40)W25 产品
  TKP35H22W38-FO				TKP35H22-30(40)W38 产品
  TKP35H22W50-FO				TKP35H22-30(40)W50 产品
  TKP35H22W63-FO				TKP35H22-30(40)W63 产品
  TKP35H22W25-MO	移动端			TKP35H22-30(40)W25 产品
  TKP35H22W38-MO				TKP35H22-30(40)W38 产品
  TKP35H22W50-MO				TKP35H22-30(40)W50 产品
  TKP35H22W50-MO				TKP35H22-30(40)W63 产品

• 椿本电缆拖链 综合样本 中文版

• 电缆拖链 产品使用说明书 (英文、日文版)
• 电缆拖链 产品使用技术 Q&A
