三维电缆拖链・ROBOTRAX（日本的型号：TKRB形）

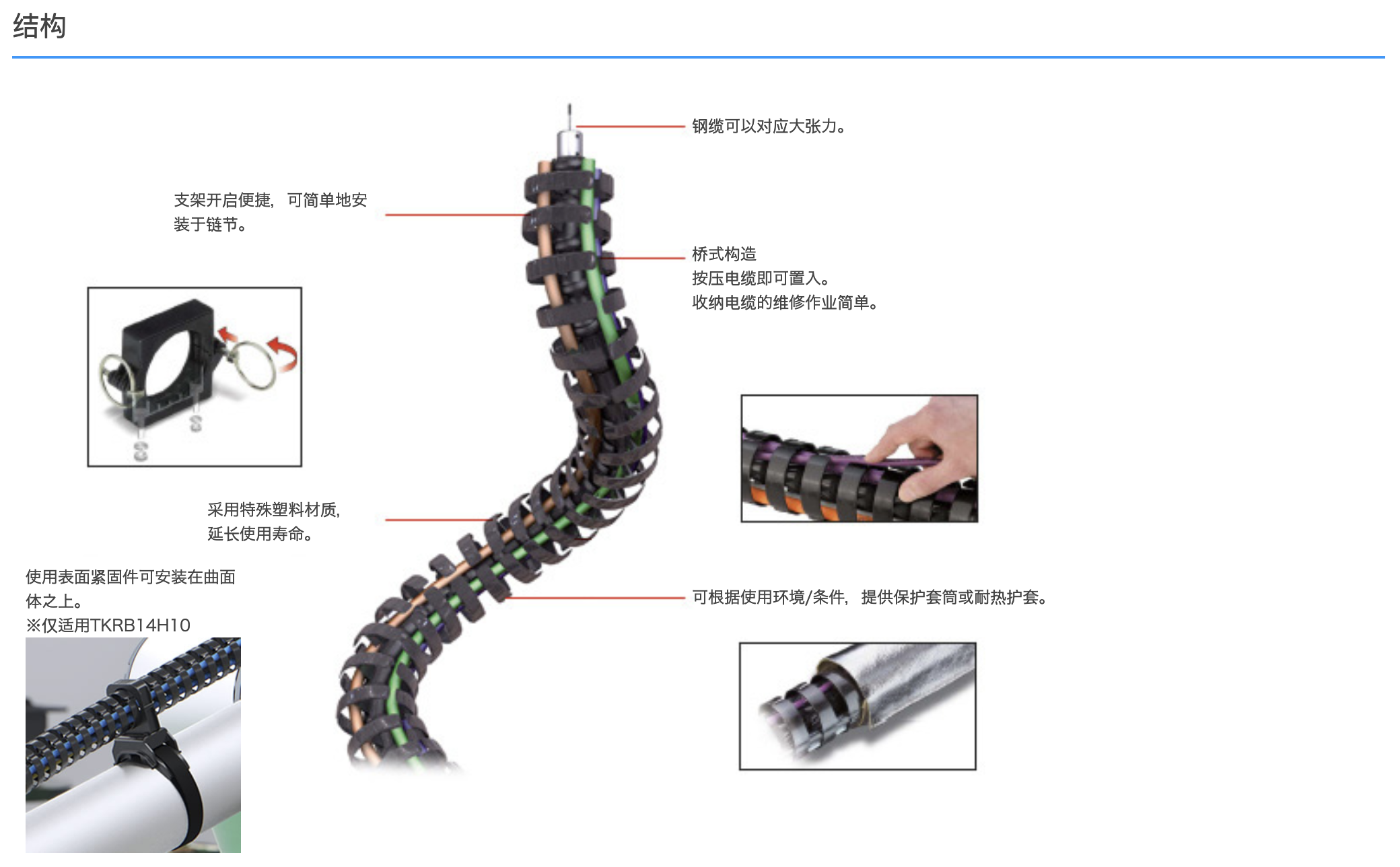

利用钢缆来应对大张力。支架开启便捷，可简单地安装于链节。按压电缆即可置入，维修便捷。可使用在机械臂等需要旋转运动的机器上。
应用领域

  • 汽车制造

  • 电子电气

  • 采矿行业

  • 电力生产

  • 纺织服装

  • 钢铁行业

  • 机械设备

  • 基础设施

  • 建筑行业

  • 食品行业

  • 玩具行业

  • 其他行业



产品概述



电缆拖链本体可3D移动，可用于3D运行的自动装置等。

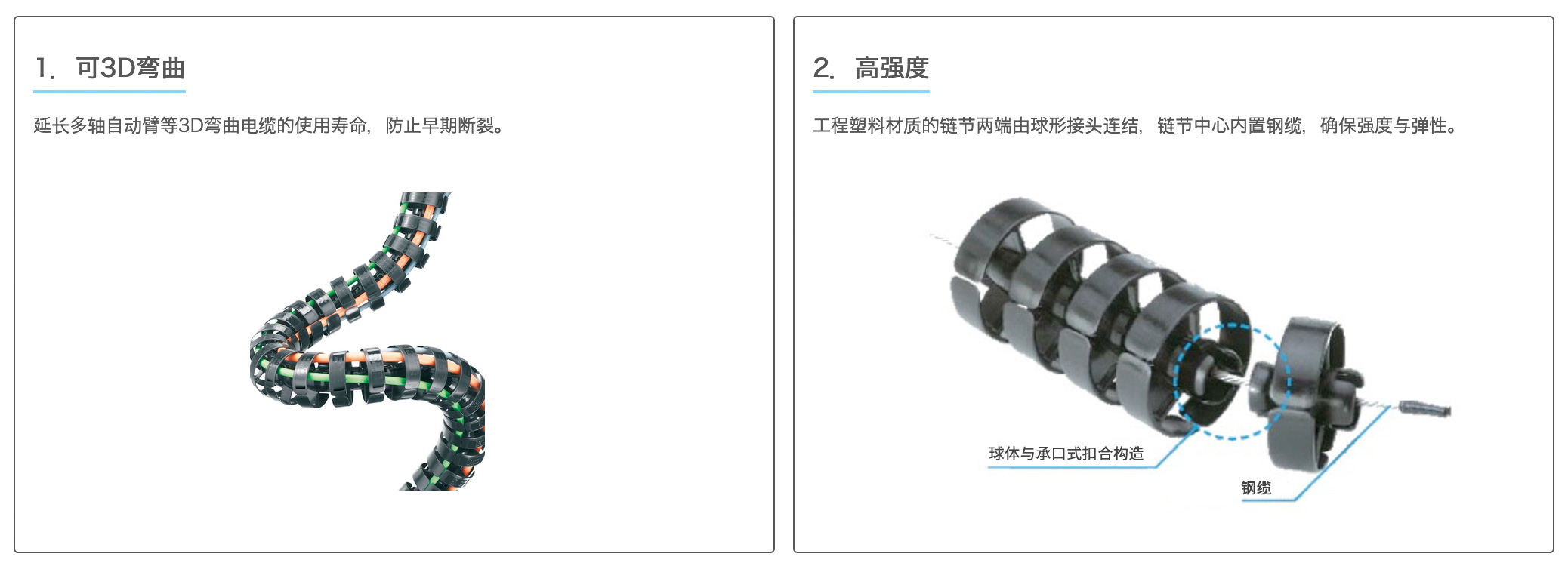

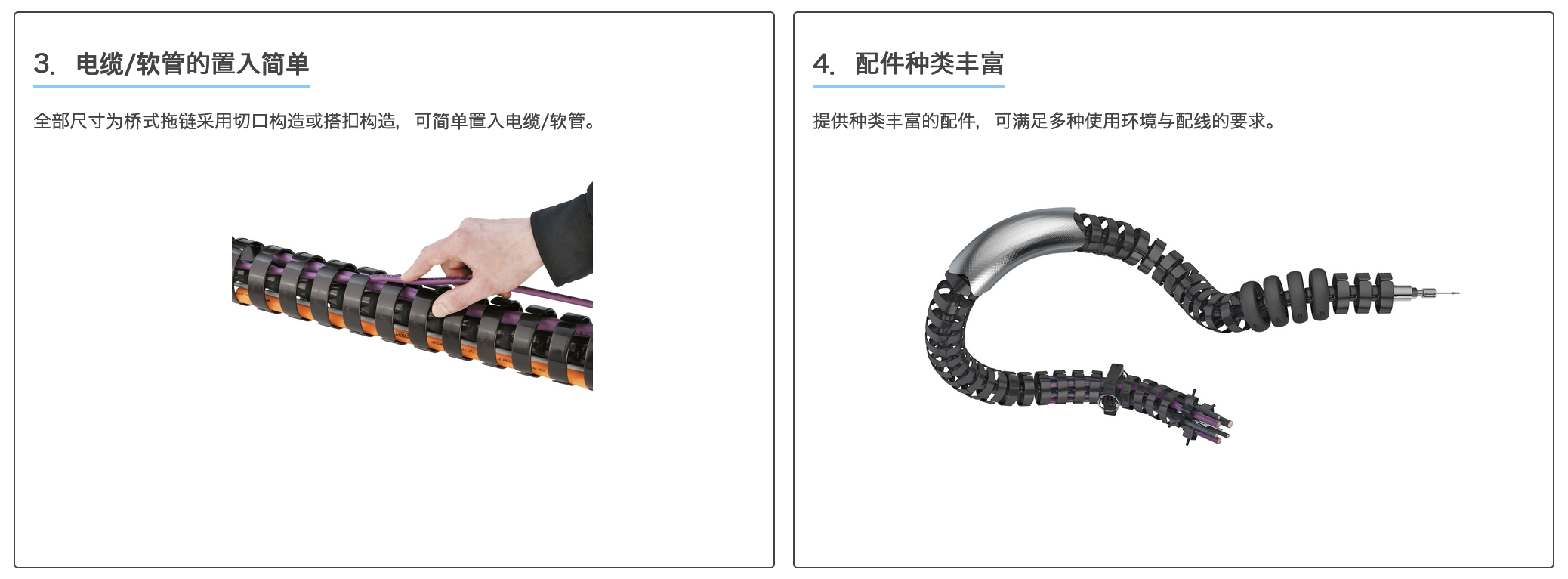

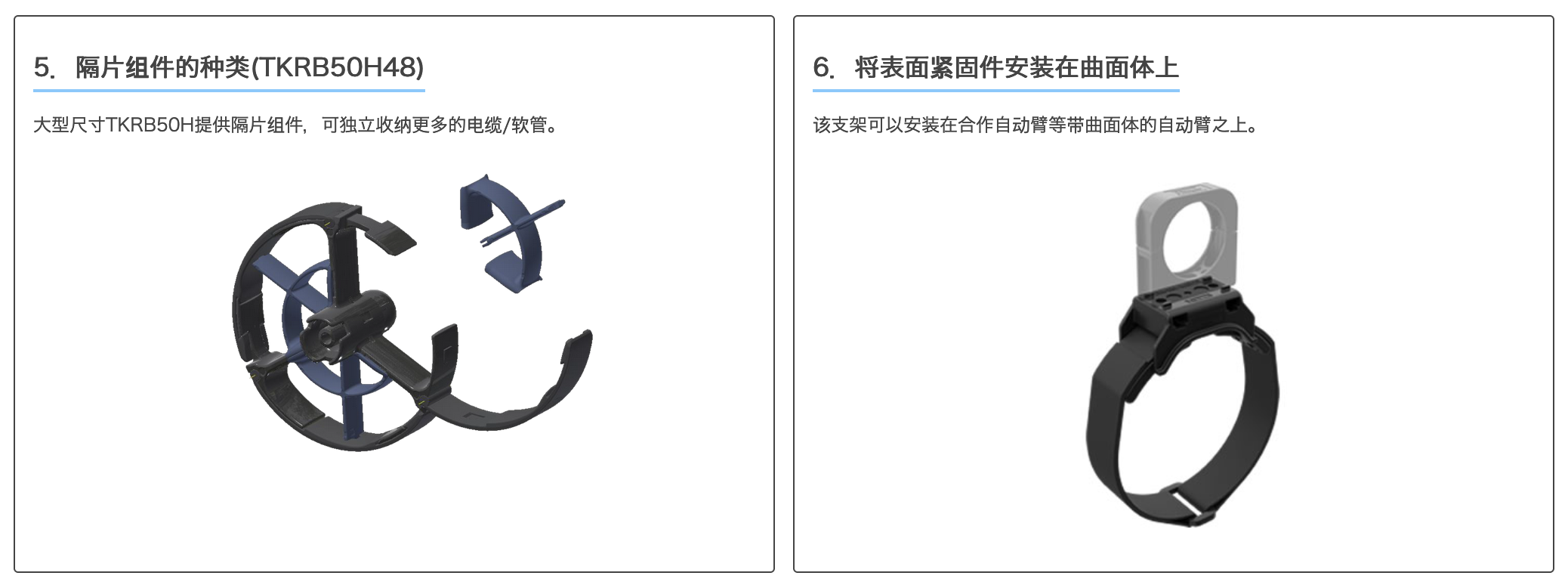

产品特点

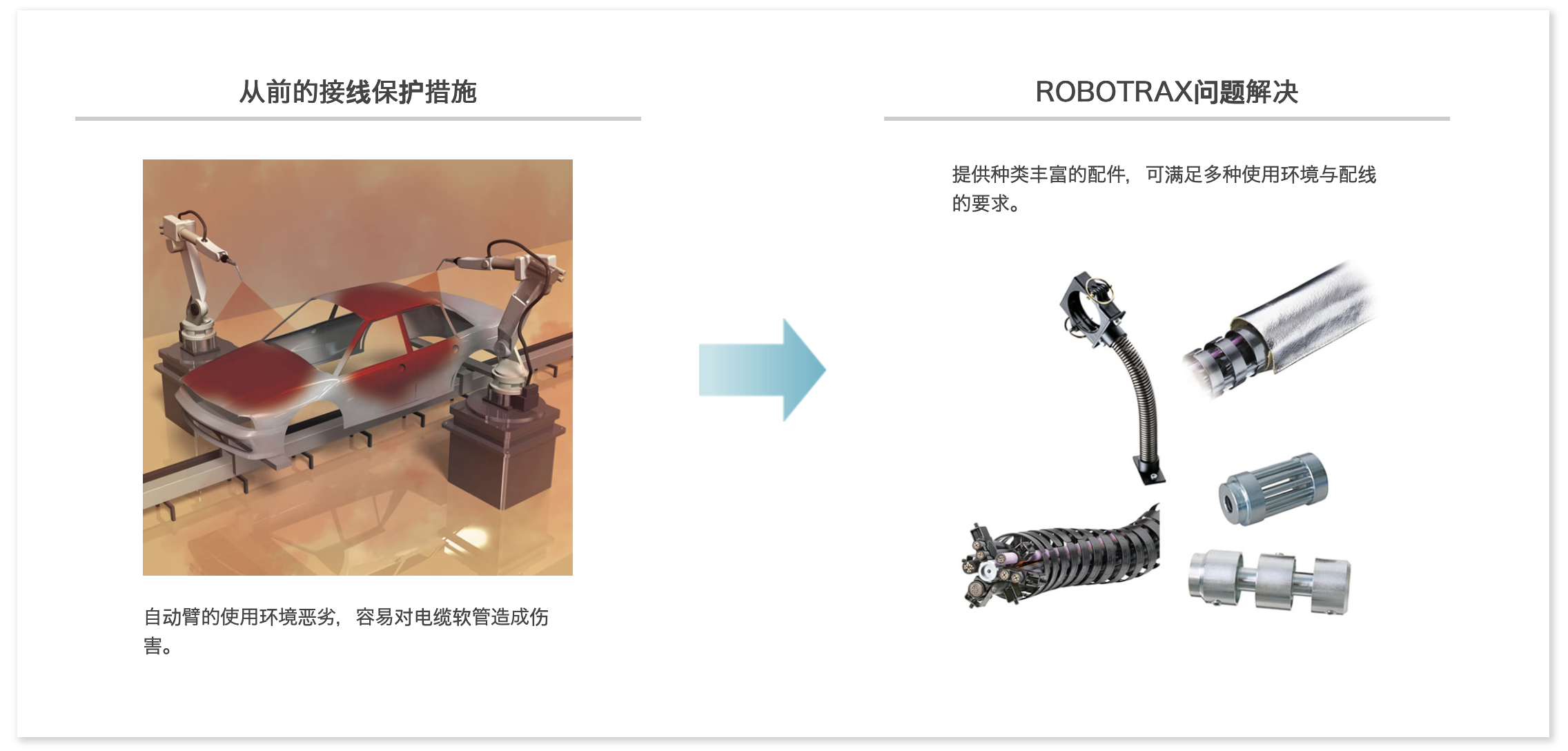

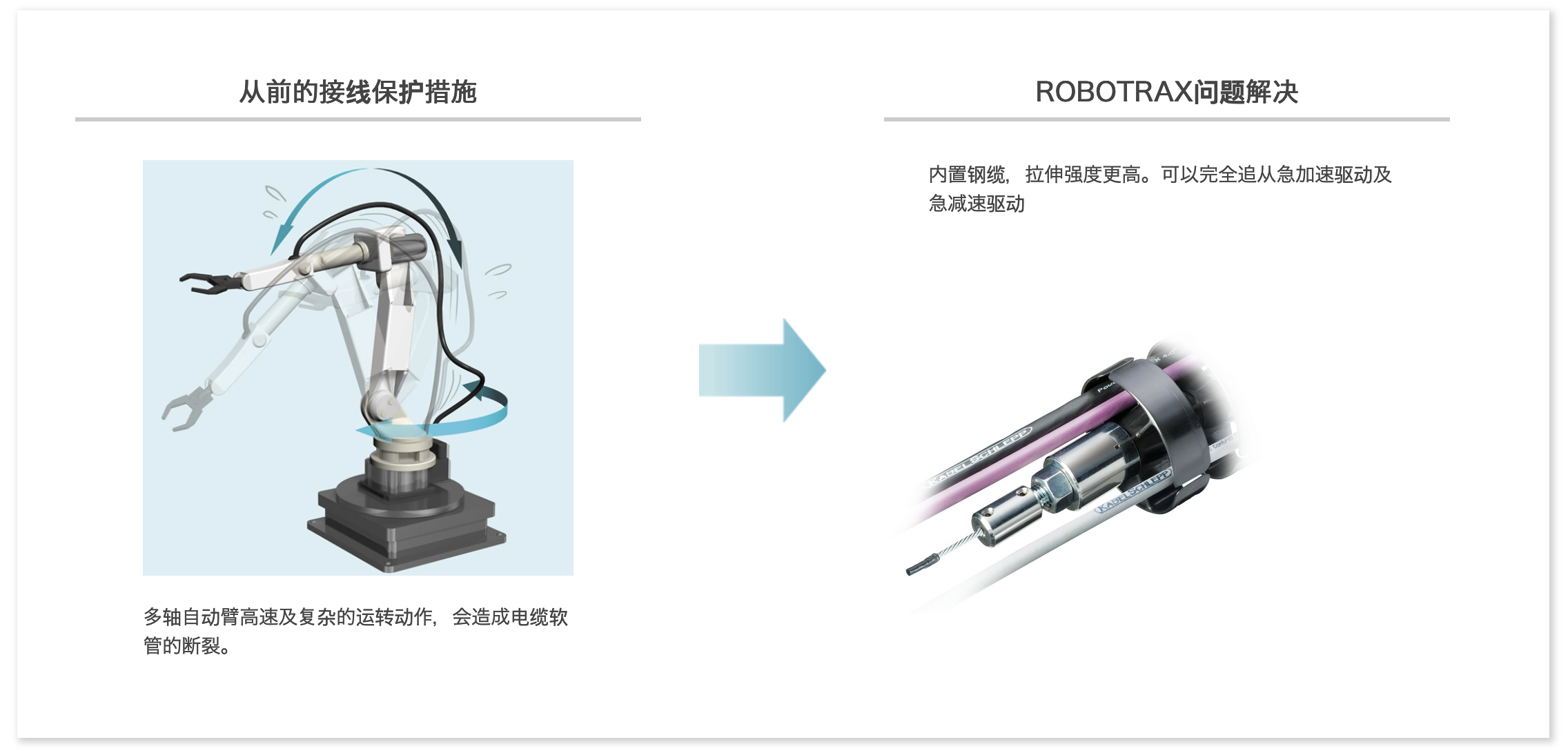

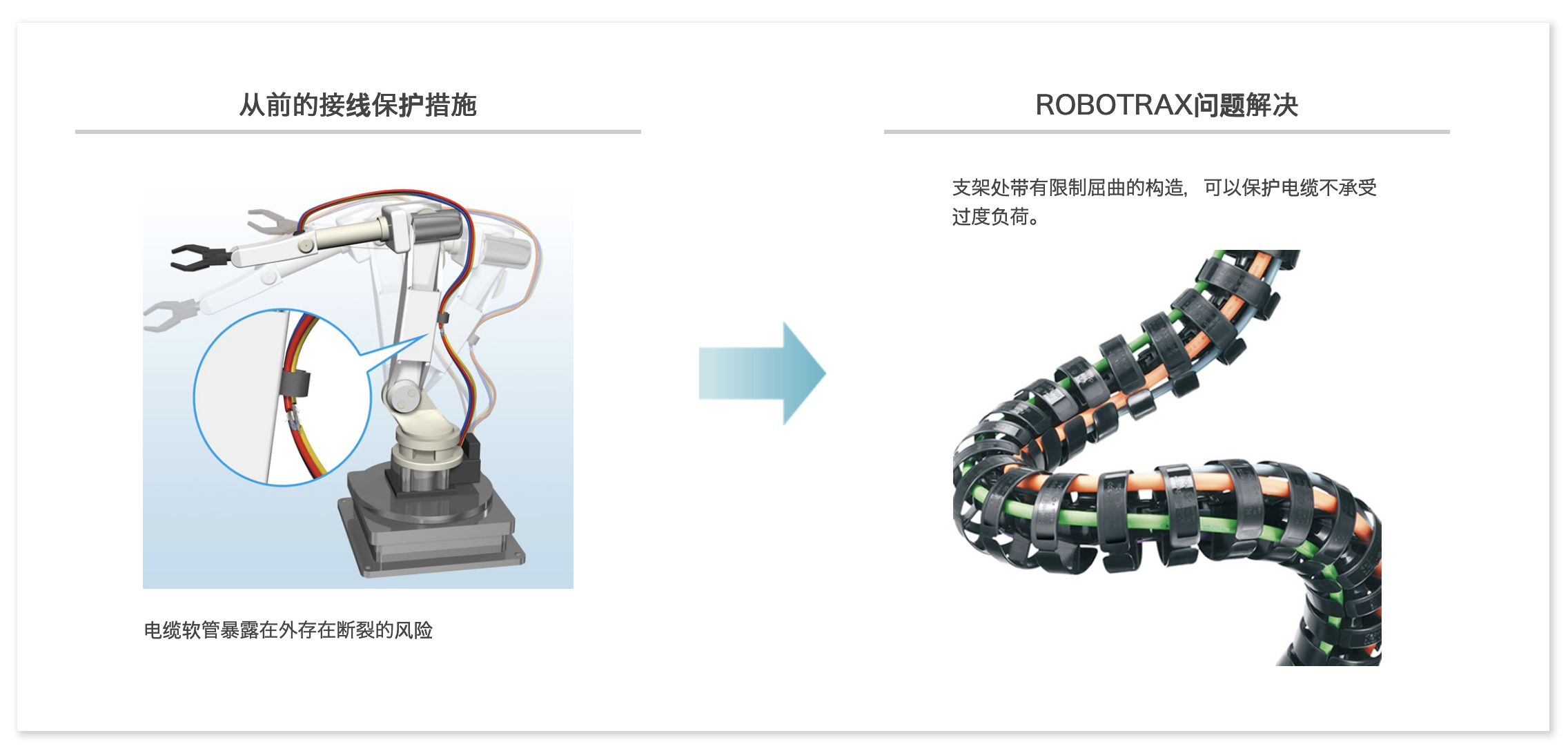

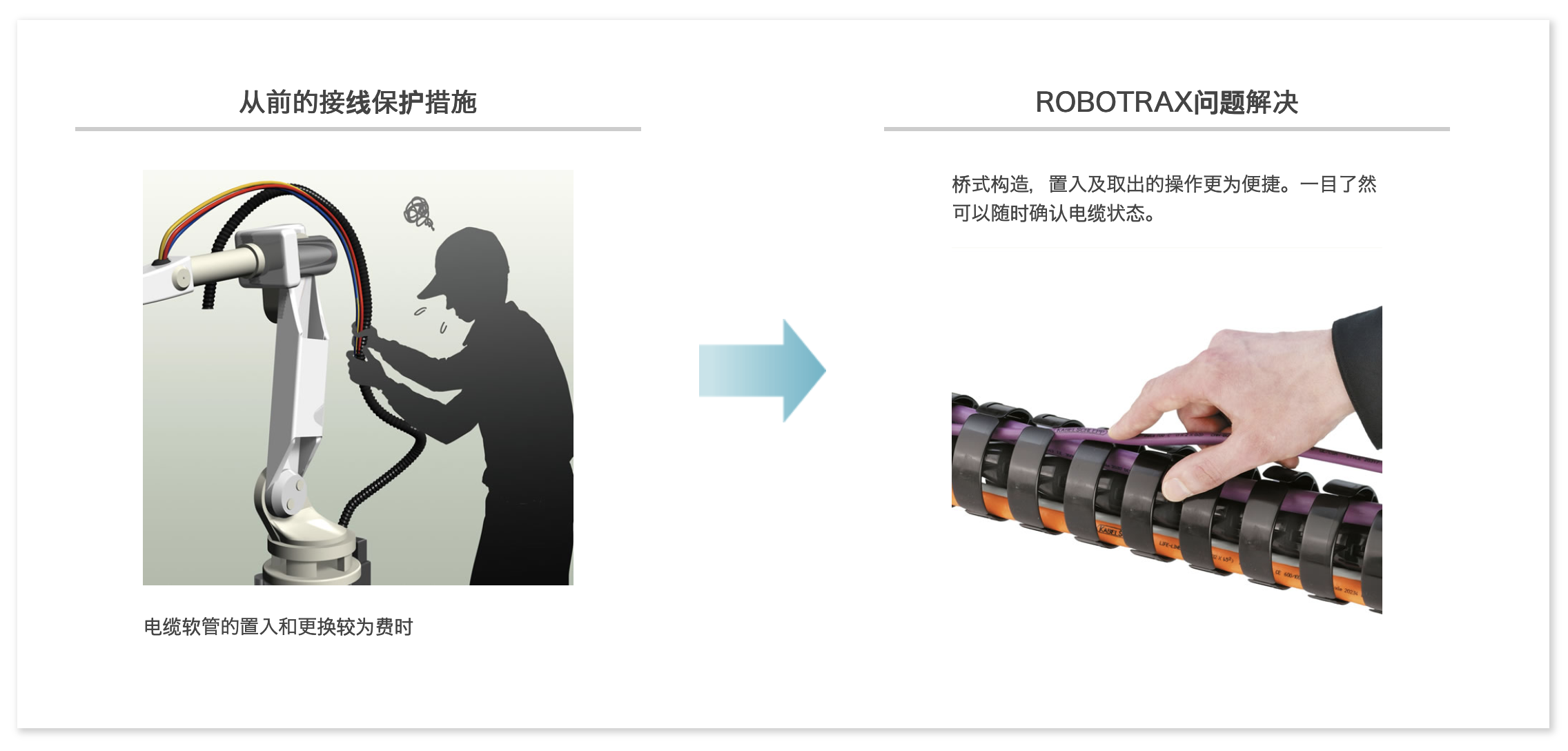

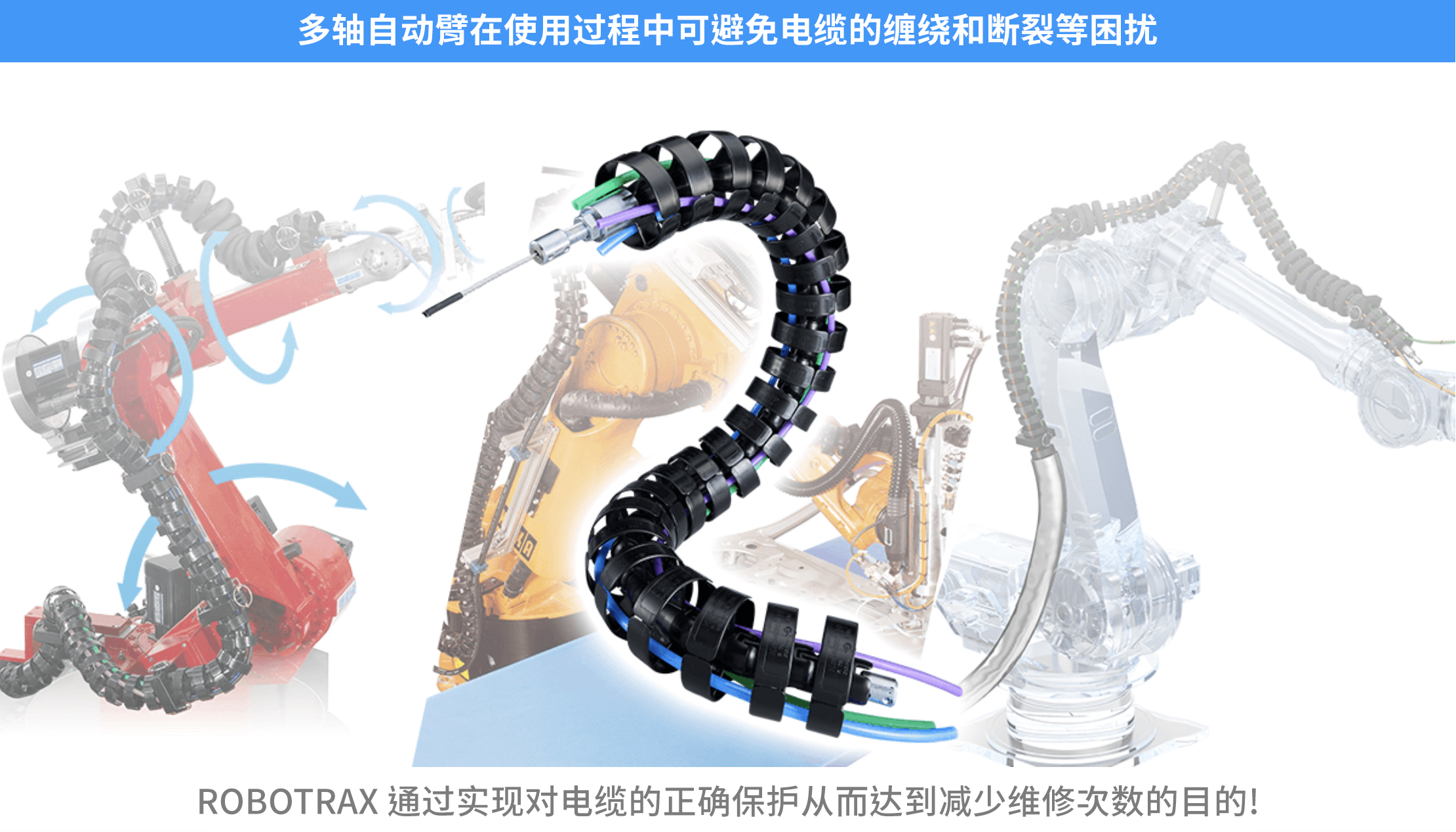

问题解决

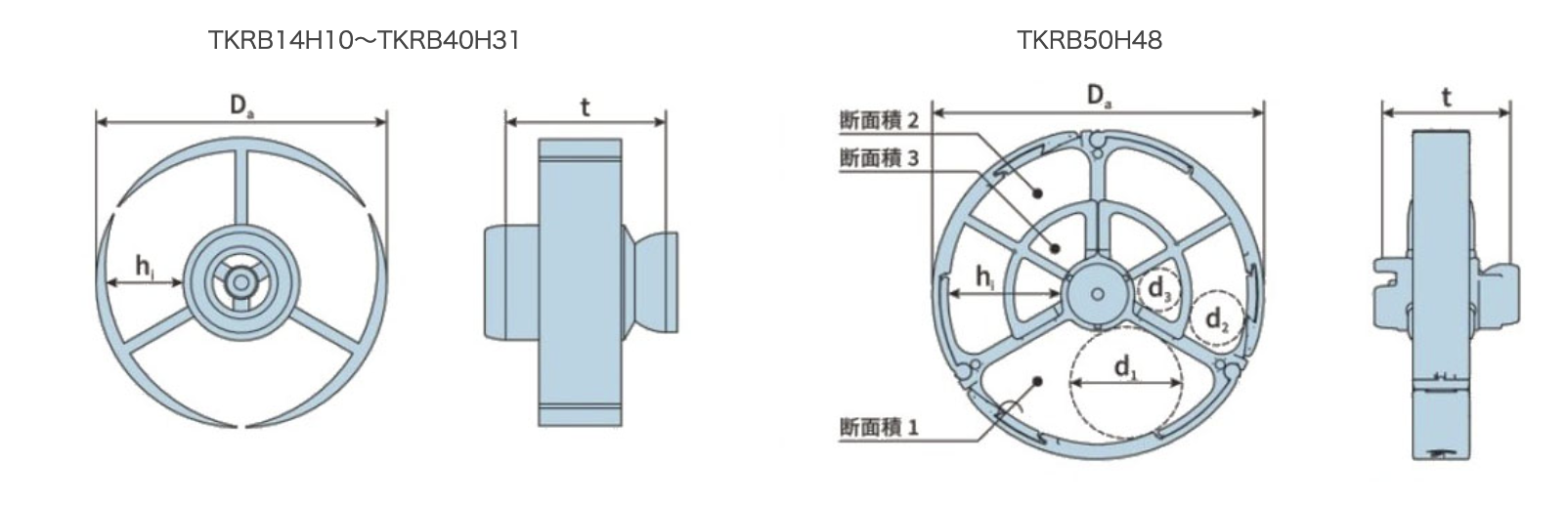

型号一览

系列 尺寸 电缆/软管的适用外径
mm		 弯曲半径
mm		 容许旋转角度
（每1m）°		 Da
mm		 hi
mm		 t
mm


ROBOTRAX



 TKRB14H10 2～7 40[53] ±670 31 10 14.5
R040 (TKRB21H10） 2～8 70[75] ±450 40 10 21.5
R056 (TKRB32H14) 2～11 90[105] ±300 56 14 32
R075 (TKRB40H22) 3～18 125[140] ±215 75 22 40
R085 (TKRB40H24) 3～20 130[170] ±215 85 24 40
R100 (TKRB40H31) 3～27 130[175] ±215 100 31 40
R140X (TKRB50H48) ～42 125[225] ±200 140 48 50
