极步升降机
TSUBAKI ZIP CHAIN LIFTER![](/exhibitionh5/img/name-r.svg)
产品介绍
![](/exhibitionh5/img/introduce-1.png)
极步升降机
TSUBAKI ZIP CHAIN LIFTER![](/exhibitionh5/img/name-r.svg)
行程1,600mm
缩放层数一层
驱动三相电机
行程1,600mm
缩放层数二层
驱动伺服电机
产品优势
高速,高频率
控制性
耐久、维修性
通过ZIP CHAIN直接传递升降推力,使极步升降机成为划时代的升降机。
升降速度可达液压式升降机的3~10倍。也可以实现高频率运转,最大节能50%。
升降速度可达液压式升降机的3~10倍。也可以实现高频率运转,最大节能50%。
速度·行程对应范围
![](/exhibitionh5/img/advantage-range-1.png)
与传统方式比较
极步升降机TSUBAKI ZIP CHAIN LIFTER![](/exhibitionh5/img/name-r-blue.svg)
![](/exhibitionh5/img/advantage-compare-1.png)
通过ZIP CHAIN直接顶升升降台,实现驱动扭矩的无损耗动力传递。
ZIP CHAIN承受升降部分的质量和推力,伸缩结构(交叉结构)的铰链、滚子部轴承不会承受过大的负荷。
电动·液压升降机
![](/exhibitionh5/img/advantage-compare-2.png)
电动·液压升降机,从最下点开始启动时,气缸是倾斜放置,需要较大的推力,(升降推力的1/sinθ倍)。
![](/exhibitionh5/img/advantage-compare-3.png)
(例)θ=10°时,所需推力为举升产品质量的5.8倍。
与其他结构比较
![](/exhibitionh5/img/advantage-shtick-3.png)
鼠标划过试试
![](/exhibitionh5/img/introduce-2-3.png)
![](/exhibitionh5/img/introduce-2-1.png)
高速、高频度
操作简便
静音性
紧凑性
停止精度
耐久性
极步升降机特长与性能
最大升降速度100m/min高速运转
以稳定速度直接作用于顶板,可与电机的转速成一定比例以恒定的速度升降。
![](/exhibitionh5/img/advantage-shtick-1.png)
可实现每分钟一次的连续升降
不需要像液压式升降机那样,运转频率越高,越需要更大容量的储油罐,
极步升降机高效率运转,可实现每分钟一次升降等高速连续运转。
极步升降机高效率运转,可实现每分钟一次升降等高速连续运转。
![](/exhibitionh5/img/advantage-shtick-2.gif)
容许载重量与升降行程对应表
![](/exhibitionh5/img/advantage-shtick-6.png)
100万次以上往复的长寿命
ZIP CHAIN直接顶升顶板,(交叉结构)的铰链、滚子部轴承不会承受过大负荷,
可实现100万次的往复运动,使用寿命较长。
可实现100万次的往复运动,使用寿命较长。
![](/exhibitionh5/img/advantage-shtick-4.gif)
产品应用
消除高度差
倾斜的皮带输出,容易出现滑落问题。极步升降机可以实现稳定传送
![](/exhibitionh5/img/application-list-1.gif)
· 升降参数
容许载重100kg
升降速度50m/min
行程900mm 7ec/周期
电机伺服电机
AGV搭载极步升降机
由于不像液压式升降机一样需要储油罐,可紧凑安装。停止精度高,可通过精准升降,将工件移载至输送机上。
![](/exhibitionh5/img/application-list-2.gif)
· 升降参数
容许载重300kg
升降速度25m/min
行程1250mm 50ec/周期
电机DC电池电源
与LIFT MASTER并用
在被2台LIFT MASTER举起的工件底部,安装零件的装置。极步升降机可以根据工件的高度,精准升降至任意不同高度。
![](/exhibitionh5/img/application-list-3.gif)
容许载重200kg
升降速度11m/min
行程2000mm
工件高速分拣
台车上安装极步升降机,可以向多条输送线上分拣工件。通过高速·高频升降,提高生产效率。
![](/exhibitionh5/img/application-list-4.gif)
容许载重400kg
升降速度20m/min
行程800mm
堆垛装置
极步升降机以一定间距下降,对从上游输送来的工件进行堆垛。极步升降机可以实现高频率、高停止精度的升降。
![](/exhibitionh5/img/application-list-5.gif)
容许载重350kg
升降速度30m/min
行程1,000mm
卸垛装置
将成垛的铁板移送到转车台的装置,可以简单实现更密距离的多点停止。
![](/exhibitionh5/img/application-list-6.gif)
容许载重1,000kg
升降速度5m/min
行程1,000mm

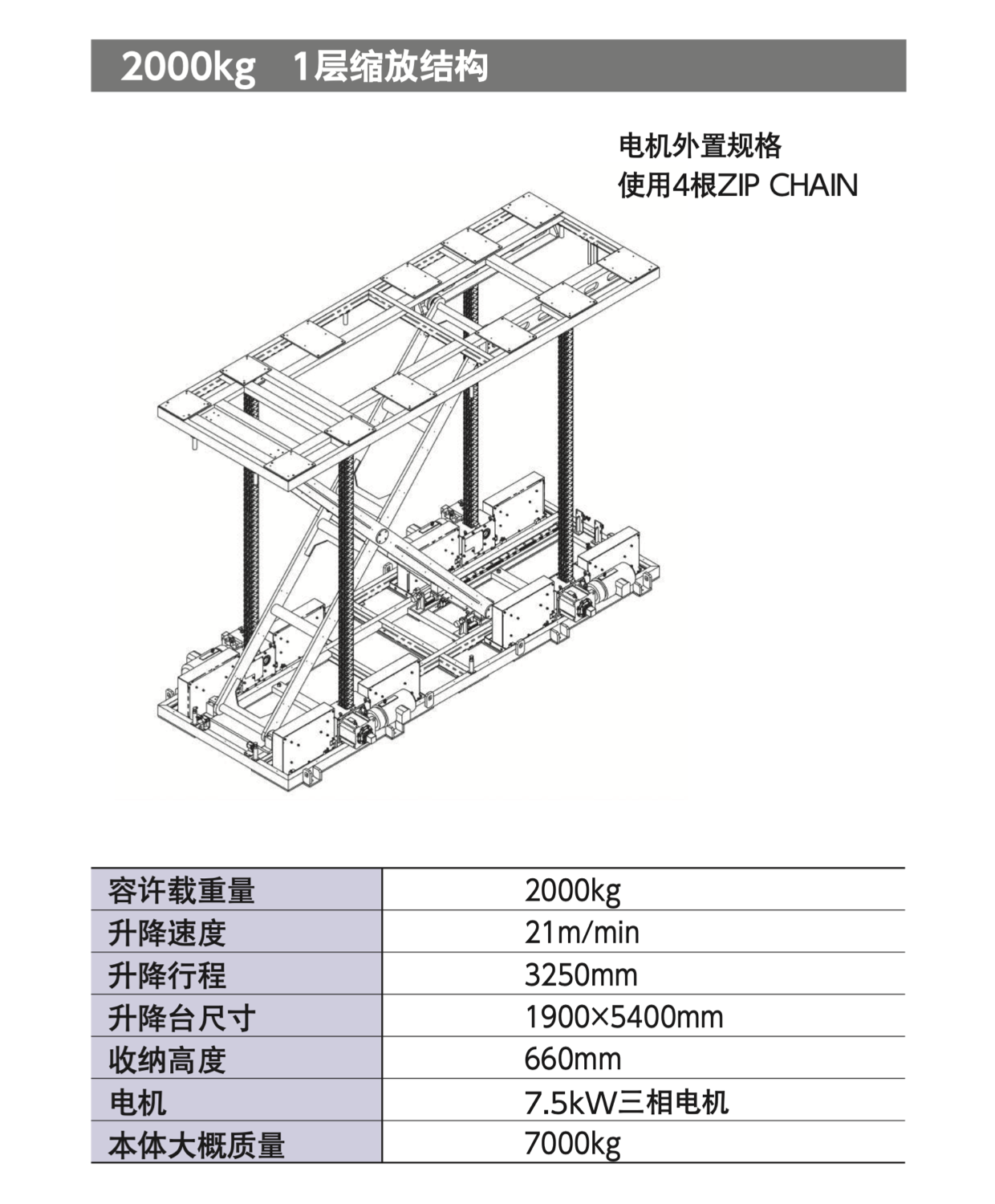

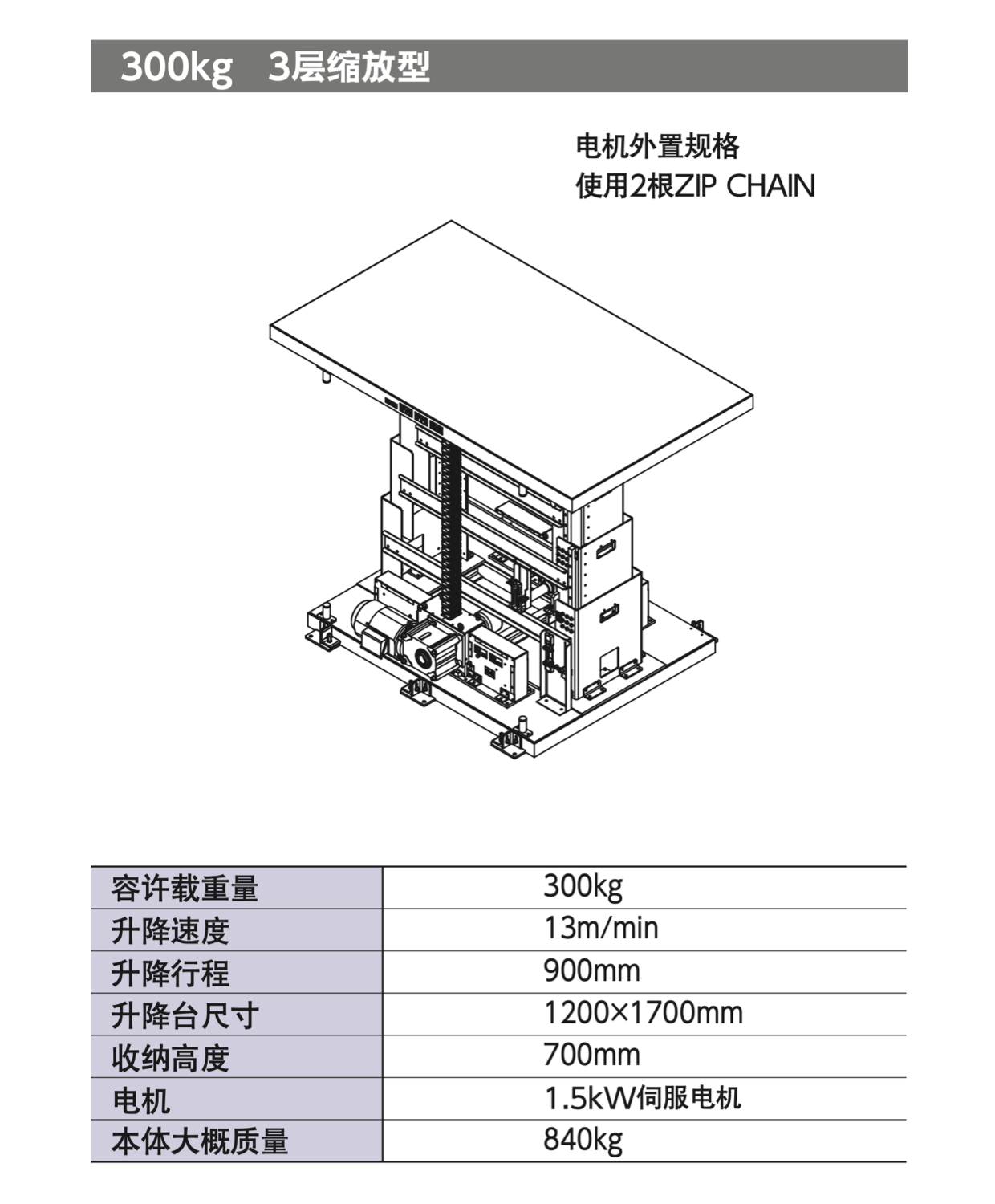

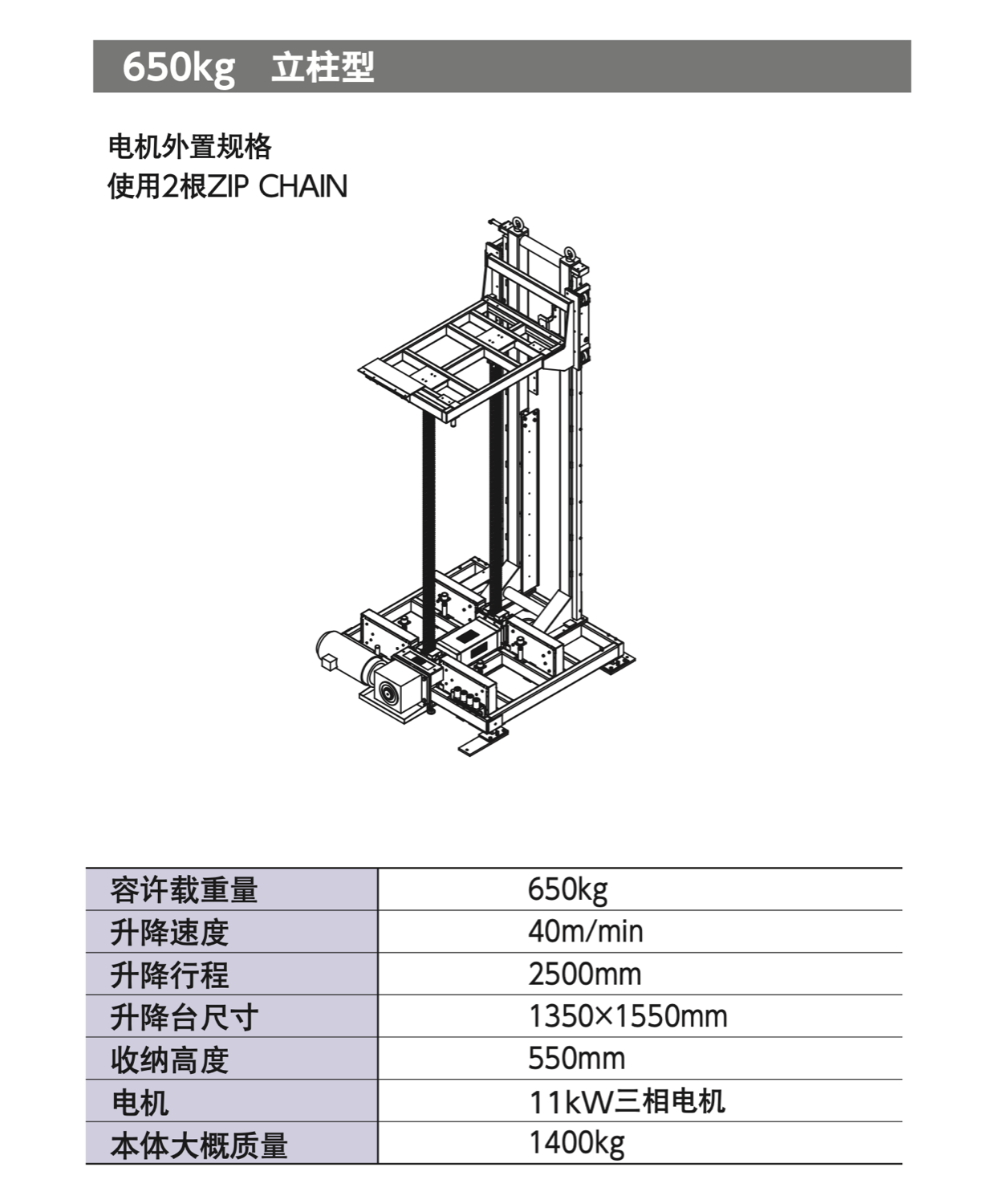

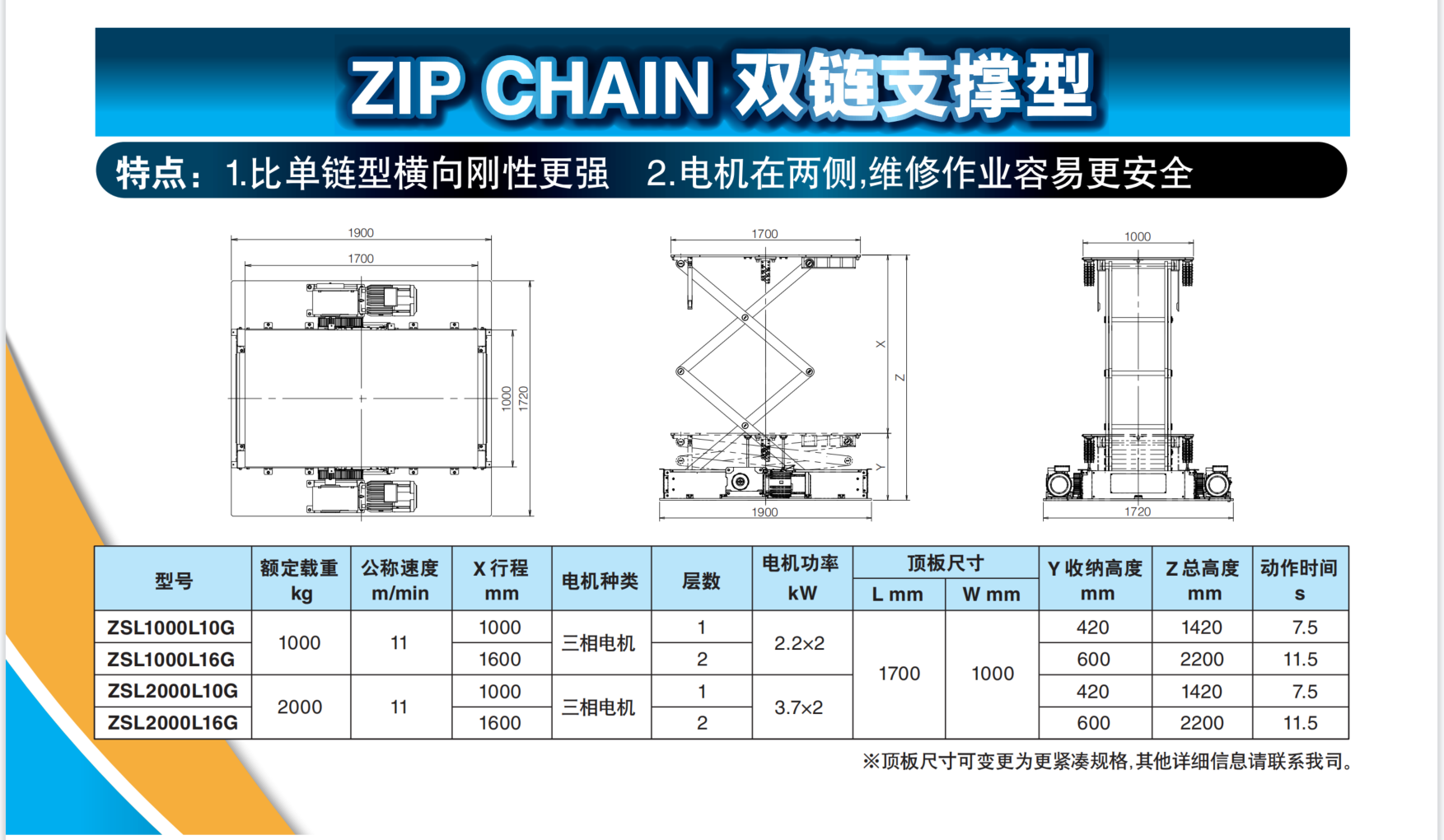

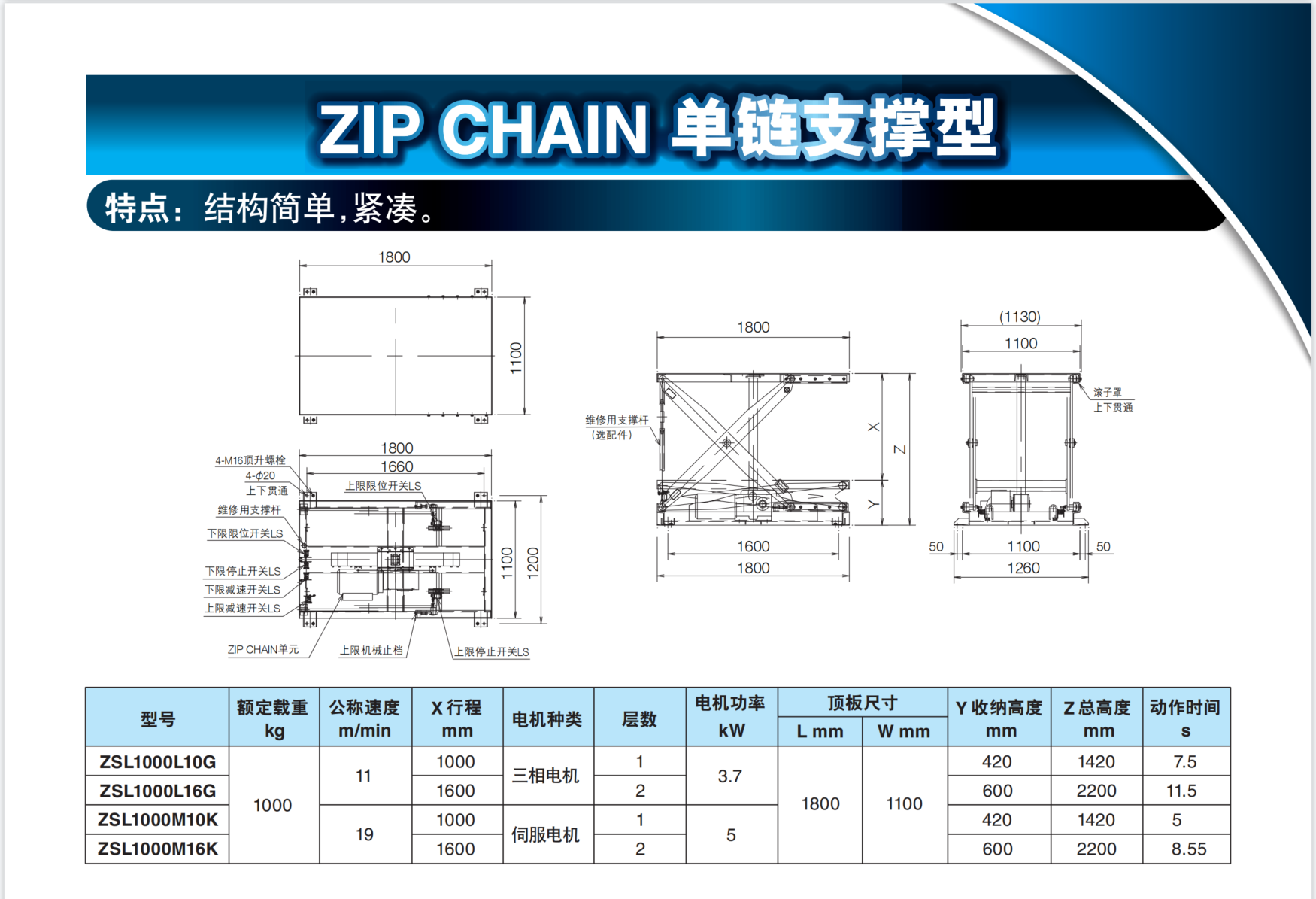

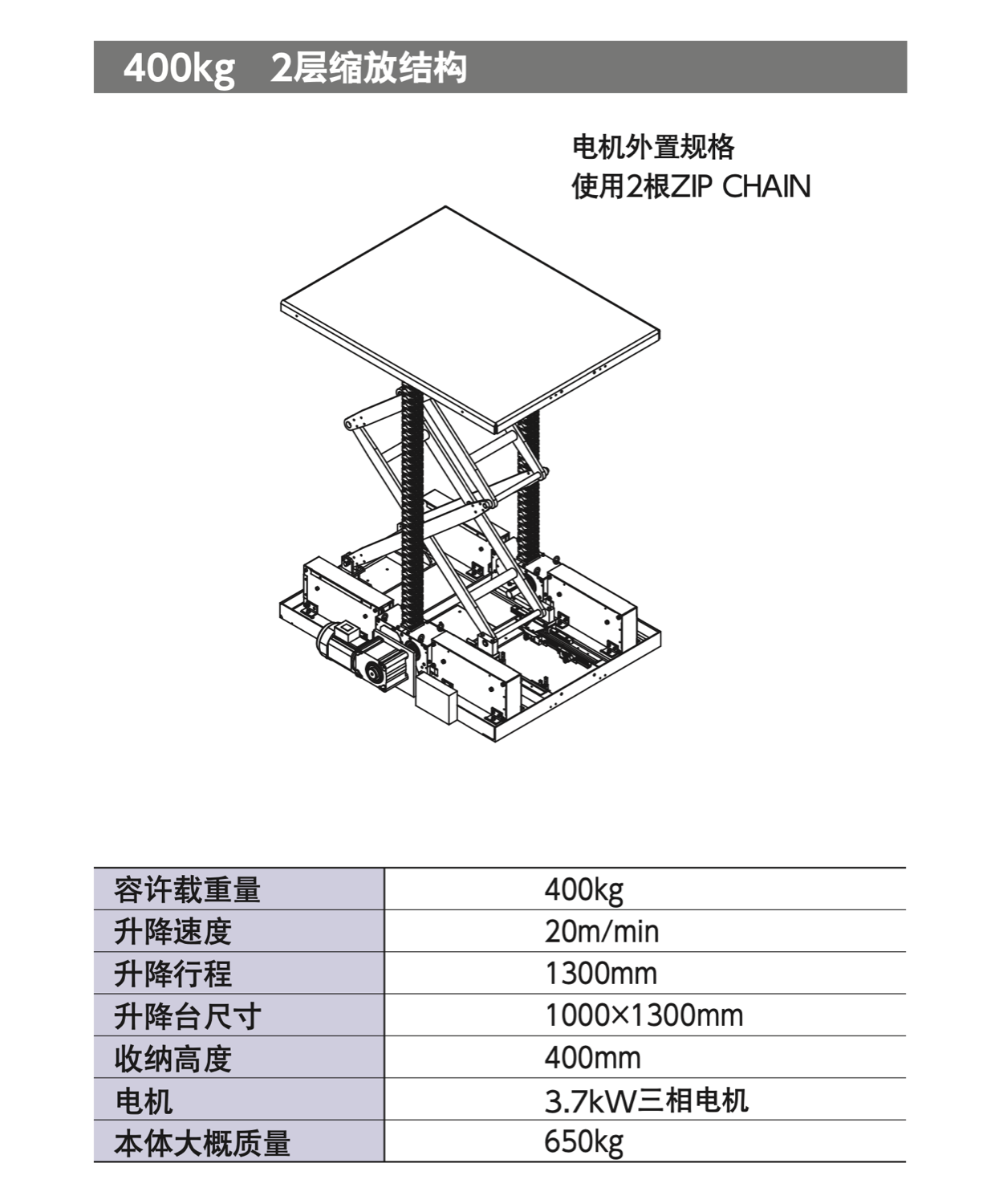

产品阵容
